NdFeB Mıknatıs Bileşimi Nedir? Tam Kılavuz

NdFeB mıknatıs bileşimi bu mıknatıslara olağanüstü güçlerini veren sert manyetik fazı oluşturan intermetalik neodimyum-demir-bor (Nd₂Fe₁₄B) bileşiğini temel alan hassas bir şekilde tasarlanmış metalurjik formüldür. Tipik bir ticari sinterlenmiş neodim mıknatıs Neodimyum yaklaşık olarak Ağırlıkça %29 ila %32 , demir oluşturur %64 ila %68 ve bor yaklaşık olarak oluşur %1,0 ila %1,2 geri kalan kısım, zorlayıcılığı, termal stabiliteyi ve korozyon direncini arttırmak için eklenen disprosyum, terbiyum, praseodimyum, kobalt, bakır, alüminyum ve niyobyum gibi katkı elementlerinden oluşur. göre Manyetizma ve Manyetik Malzemeler Dergisi 1984 yılında Masato Sagawa ve John Croat tarafından Nd₂Fe₁₄B fazının keşfi, maksimum enerji ürününü aşan bir mıknatıs yaratarak kalıcı mıknatıs teknolojisinde devrim yarattı. 50 megagauss-oersted (MGOe) Bu, yerini aldığı ferrit mıknatısların kabaca on katıdır. Tam olarak anlaşılması NdFeB mıknatıs bileşimi ve her bir bileşenin işlevi, yüksek sıcaklık motorları, rüzgar türbini jeneratörleri, tıbbi görüntüleme cihazları ve tüketici elektroniği için doğru mıknatıs sınıfını seçen mühendisler için gereklidir.

Manyetik Malzemelerin Temel Uygulamalarını Keşfedin

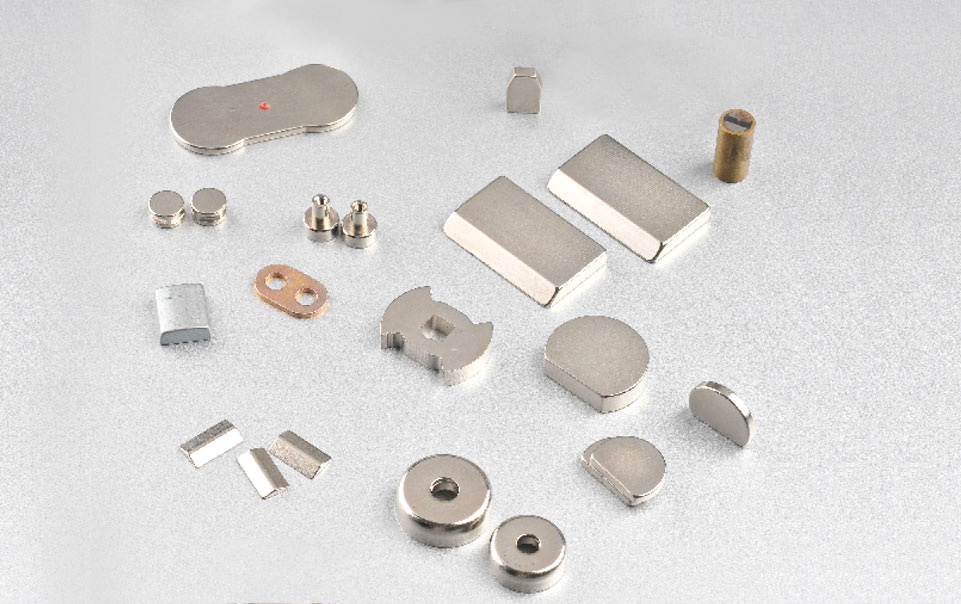

1. Temel NdFeB Mıknatıs Bileşimi Nedir?

fundamental NdFeB magnet composition is the intermetallic compound Nd₂Fe₁₄B, which constitutes approximately 85% to 95% of the magnet's volume and provides the hard magnetic phase responsible for generating the intense magnetic field. atomic structure of Nd₂Fe₁₄B is a tetragonal crystal system with a complex unit cell containing 68 atom : 8 neodim atomu, 56 demir atomu ve 4 bor atomu. Neodimyum atomları, eşleşmemiş 4f elektronlarının, NdFeB'ye yüksek zorlayıcılığını veren muazzam manyetokristalin anizotropiyi yarattığı belirli kafes bölgelerini işgal eder. Kristalografik olarak farklı altı bölgeyi işgal eden demir atomları, hizalanmış 3 boyutlu elektron dönüşleri yoluyla yüksek doygunluk mıknatıslanmasını sağlar. Bor atomları sayıca küçük olmalarına rağmen yapısal olarak kritiktir çünkü tetragonal fazı stabilize ederler ve manyetik açıdan daha düşük demir-neodimyum fazlarının oluşumunu engellerler. Bor olmadan alaşım, kalıcı bir manyetik yük taşıyamayan yumuşak manyetik fazların bir karışımı halinde kristalleşecektir. Tipik bir reklamda NdFeB mıknatıs bileşimi genel element ağırlık yüzdeleri yaklaşık olarak %29-32 neodim, %64-68 demir ve %1,0-1,2 bor . Bununla birlikte, sinterleme öncesi döküm alaşımı, neodimyum açısından stokiyometrik 2:14:1 oranından biraz daha zengin olacak şekilde kasıtlı olarak formüle edilmiştir. Bu aşırı neodim, sıvı faz sinterleme işlemi için ve Nd₂Fe₁₄B tanelerinin birbirlerinden manyetik olarak ayrılması için gerekli olan neodimyum açısından zengin bir tane sınır fazı oluşturur ve bu da zorlayıcılığı önemli ölçüde artırır. Neodimyum açısından zengin faz tipik olarak şunları oluşturur: %5 ila %15 Toplam hacmin % 100'ünü oluşturur ve çözünmüş oksijen, karbon ve az miktarda geçiş metali içerebilir.

2. NdFeB Mıknatıs Bileşiminde Her Bir Elementin Rolü

NdFeB mıknatıs bileşimindeki her element belirli bir yapısal veya manyetik fonksiyona hizmet eder ve bu elementlerin dengesini değiştirmek (yüzde küsuratlar bile olsa) mıknatısın koersivitesini, kalıcılığını, sıcaklık stabilitesini ve korozyon direncini önemli ölçüde değiştirebilir. detailed roles of the core and additive elements are as follows:

• Neodimyum (Nd): Neodim, muazzam manyetokristalin anizotropiyi sağlayan birincil nadir toprak elementidir. 4f elektron yörüngesi oldukça yönlüdür ve tetragonal kristalin c ekseni boyunca kolay bir mıknatıslanma ekseni oluşturur. Bu anizotropi alanı yaklaşık olarak ulaşır 7.3 tesla bunun altında yatan neden de bu NdFeB mıknatıslar bu kadar yüksek zorlayıcılığa ulaşabilir. Uygulamada, ticari mıknatıslar genellikle doğal olarak oluşan didimiyum oranında bir neodimyum ve praseodimyum karışımı kullanır çünkü iki element kimyasal olarak benzerdir ve bunları ayırmak, birçok uygulama için orantılı manyetik fayda olmaksızın maliyet ekler.
• Demir (Fe): Demir, yüksek doygunluk mıknatıslanmasını sağlar. 3 boyutlu elektron dönüşleri ferromanyetik olarak hizalanır ve kabaca katkıda bulunur Atom başına 2.2 Bohr magnetonu toplam manyetik momente eşittir. Bir NdFeB mıknatısının kalıcılığı, Nd₂Fe₁₄B fazının hacim oranı ve demirin dönme momentlerinin hizalanmasıyla doğrudan orantılıdır. Demir yerine kısmen kobalt ikamesi (tipik olarak demir içeriğinin %5 ila %15'i), Curie sıcaklığını artırır ve termal kararlılığı artırır, ancak oda sıcaklığında doyma mıknatıslanmasını biraz azaltır.
• Bor (B): Bor, tetragonal kristal yapıyı stabilize eden temel metaloiddir. Küçük atom yarıçapı, demir-neodimyum çerçevesindeki ara bölgelere sığmasına olanak tanır ve burada atomları doğru konfigürasyona kilitleyen yönlü kovalent bağlar oluşturur. Bor olmadan alaşım, her ikisi de gerekli manyetokristalin anizotropiye sahip olmayan Nd₂Fe₁₇ ve NdFe₂ ikili fazlarına ayrışır.
• Disprosyum (Dy) ve Terbiyum (Tb): se heavy rare earth elements are the most critical additives in the NdFeB mıknatıs bileşimi yüksek sıcaklık uygulamaları için. Disprosyum, Nd₂Fe₁₄B kafesindeki neodimyumun yerini alarak anizotropi alanını ve dolayısıyla mıknatısın yüksek sıcaklıklarda manyetikliğin giderilmesine direnmesine olanak tanıyan zorlayıcılığı arttırır. Ağırlıkça %4 ila %8 disprosiyum içeren bir mıknatıs, 150°C ila 200°C disprosiyum içermeyen bir mıknatıs için maksimum yaklaşık 80°C ile karşılaştırıldığında. Terbiyum, disprosyumdan bile daha etkilidir ancak daha nadir ve daha pahalıdır.
• Kobalt (Co): Kobalt, Nd₂Fe₁₄B fazının Curie sıcaklığını yaklaşık olarak artırır Atom yüzdesi başına 10°C demirin ikamesi. %5 kobalt içeren bir mıknatısın Curie sıcaklığı şu olabilir: 350°C ila 370°C ile karşılaştırıldığında 310°C ila 320°C kobalt içermeyen bir bileşim için. Kobalt ayrıca Nd₂Fe₁₄B taneleri ile neodimyum açısından zengin tanecik sınırı fazı arasındaki elektrokimyasal potansiyel farkını azaltarak korozyon direncini artırır.
• Bakır (Cu), Alüminyum (Al) ve Niyobyum (Nb): se minor additives, typically present at %0,1 ila %1,0 her biri, sinterleme sırasında mikro yapıyı iyileştirir ve sıvı tane sınırı fazının ıslanma davranışını iyileştirir. Niyobyum, ince tane boyutunu ve yüksek zorlayıcılığı korumak için gerekli olan yüksek sıcaklıkta sinterleme döngüsü sırasında tane sınırlarını sabitleyen ve aşırı tane büyümesini önleyen küçük çökeltiler oluşturur.

3. Bileşim Üç Temel Manyetik Özelliği Nasıl Belirler?

NdFeB mıknatıs bileşimi directly governs the three cardinal magnetic parameters—remanence, coercivity, and maximum energy product—and each adjustment to the element balance shifts the magnet along a spectrum of performance trade-offs. remanence (Br) of a fully dense, perfectly aligned NdFeB mıknatısı temel olarak Nd₂Fe₁₄B fazının doyma mıknatıslanmasıyla sınırlıdır; bu yaklaşık olarak 1,6 Tesla . Uygulamada, ticari sinterlenmiş mıknatıslar, 1,0 ila 1,5 Tesla manyetik fazın hacim oranına ve presleme aşamasında elde edilen kristalografik hizalama derecesine bağlı olarak. İçsel zorlayıcılık (Hci), Nd₂Fe₁₄B tanelerinin manyetokristalin anizotropi alanı ve tane sınır fazının her taneyi manyetik olarak izole etmedeki etkinliği tarafından kontrol edilir. Saf Nd₂Fe₁₄B'nin anizotropi alanı yaklaşık 7,3 Tesla'dır, ancak pratik zorlayıcılık bu değerin yalnızca bir kısmıdır - tipik olarak 10 ila 30 kilo-oersted (kOe) —çünkü ters manyetik alanlar tane sınırlarında çekirdeklenir ve teorik sınırdan çok daha düşük alanlarda kristal kusurları oluşur. Disprosiyumun eklenmesi anizotropi alanını ve dolayısıyla zorlayıcılığı arttırır, ancak disprosyum antiferromanyetik olarak demir ile birleşir, bu da doygunluk mıknatıslanmasını ve kalıcılığı azaltır. Bu, merkezi tasarım değiş tokuşudur. NdFeB mıknatıs bileşimi : Daha ağır nadir toprak içeriği, daha düşük oda sıcaklığı kalıcılığı ve maksimum enerji ürünü pahasına daha yüksek zorlayıcılık ve daha iyi yüksek sıcaklık performansı satın alır. MGOe cinsinden ölçülen maksimum enerji ürünü (BHmax), mıknatısın birim hacminde depolanabilecek maksimum manyetik enerji miktarını temsil eder. Nd₂Fe₁₄B için teorik maksimum yaklaşık olarak 64 MGOe . Ticari N52 sınıfı mıknatıslar yaklaşık olarak 50 ila 53 MGOe ağır nadir toprak ilaveli yüksek sıcaklık dereceleri ise tipik olarak 30 ila 45 MGOe .

4. Sinterlenmiş ve Bağlı NdFeB: Kompozisyon ve İşleme Nasıl Farklılaşır?

NdFeB mıknatıs bileşimi is processed into magnets through two fundamentally different manufacturing routes—sintering and bonding—which produce magnets with vastly different densities, magnetic properties, and application suitability. table below summarizes the key differences between sintered and bonded NdFeB mıknatısıs .

5. Ağır Nadir Toprak Elementleri ve Tane Sınırı Difüzyon Teknolojisi

Yüksek sıcaklıklarda zorlayıcılığı artırmak için NdFeB mıknatıs bileşimine ağır nadir toprak elementleri (disprosyum ve terbiyum) eklenir, ancak modern tane sınırı difüzyon teknolojisi artık bu pahalı elementleri yalnızca en etkili oldukları tane yüzeylerinde yoğunlaştırarak çok daha az malzemeyle bu iyileştirmeyi başarıyor. Geleneksel olarak NdFeB mıknatıs bileşimi Disprosyum, sinterlemeden önce alaşım tozu boyunca eşit şekilde karıştırılır. Disprosyum, her Nd₂Fe₁₄B tanesinin tüm hacminde neodimyumun yerini aldığından, pahalı ağır nadir toprağın önemli bir kısmı, zorlayıcılık artışına orantılı olarak katkıda bulunmadan kalıntıyı azalttığı tane içlerinde etkili bir şekilde israf edilir. 2000'li yılların başında geliştirilen ve şu anda ticari üretimde yaygın olarak kullanılan tane sınırı difüzyonu farklı bir yaklaşım benimsiyor. Standart düşük disprosyum veya disprosyum içermeyen bileşime sahip tamamen sinterlenmiş bir mıknatıs, ince bir disprosyum florür veya terbiyum florür tozu tabakasıyla kaplanır, ardından ağır nadir toprağın tane sınırları boyunca mıknatısın iç kısmına yayıldığı bir sıcaklıkta ısıl işleme tabi tutulur. Disprosiyum atomları tercihen neodimyum açısından zengin tane sınır fazı boyunca hareket eder ve neodimyumun yerini yalnızca her tanenin dış yüzeyindeki ince bir kabukta alır, tipik olarak 1 ila 3 mikron derinliğinde . Ters manyetik alanlar tane yüzeylerinde çekirdeklendiğinden, disprosiyum açısından zengin bu ince kabuk, homojen bir ekleme ile aynı zorlayıcılık artışını sağlar. %50 ila %70 daha az disprosiyum . Tane sınırı difüzyonu ile üretilen bir mıknatıs, 25 ila 30 kOe toplam disprosiyum içeriği daha az olan ağırlıkça %2 geleneksel bir homojen bileşimde gerekli olan %6 ila %8 ile karşılaştırıldığında. Bu teknoloji, maliyetlerin ve tedarik zinciri kırılganlığının azaltılmasında etkili olmuştur. NdFeB mıknatısıs Yüksek sıcaklık zorlayıcılığının gerekli olduğu ve disprosiyum fiyatlarının tarihsel olarak değişken olduğu elektrikli araç çekiş motorları için.

6. NdFeB Mıknatıs Sınıfları ve Bileşim Değişimleri

commercial grading system for NdFeB magnets—such as N35, N52, N35SH, and N48UH—encodes both the room-temperature energy product and the maximum operating temperature, and each grade family corresponds to a specific NdFeB magnet composition optimized for a particular thermal environment. following list explains the common grade suffixes and their compositional implications:

• N sınıfı (sonek yok): Çok az ağır nadir toprak ilavesi içeren veya hiç içermeyen standart bileşim. Maksimum çalışma sıcaklığı tipik olarak 80°C . N35'ten N52'ye kadar olan bu sınıflar, en yüksek oda sıcaklığındaki enerji ürününü sunar ve tüketici elektroniğinde, bilgisayar sabit disklerinde ve manyetik bağlantı elemanlarında kullanılır.
• M sınıfı (orta zorlayıcılık): Küçük disprosiyum ilaveleri veya optimize edilmiş tane boyutu yoluyla biraz geliştirilmiş içsel zorlayıcılık. Maksimum çalışma sıcaklığı yaklaşık 100°C . Orta sıcaklıktaki motor uygulamalarında kullanılır.
• H sınıfı (yüksek zorlayıcılık): Daha yüksek oranda disprosiyum içerir. NdFeB mıknatıs bileşimi . Maksimum çalışma sıcaklığı 120°C . Endüstriyel servo motorlarda ve jeneratörlerde yaygın olarak kullanılır.
• SH sınıfı (süper yüksek zorlayıcılık): Daha da artan disprosyum içeriği veya tane sınırı difüzyon işlemi. Maksimum çalışma sıcaklığı 150°C . Otomotiv çekiş motorları ve kuyu içi petrol arama araçları için belirtilmiştir.
• UH sınıfı (ultra yüksek zorlayıcılık): Ağır disprosyum veya terbiyum ilavesi. Maksimum çalışma sıcaklığı 180°C . Yüksek hızlı elektrikli araç motorlarında ve havacılık aktüatörlerinde kullanılır.
• EH sınıfı (son derece yüksek zorlayıcılık): highest heavy rare earth content. Maximum operating temperature is 200°C . Demanyetizasyon riskinin aşırı olduğu özel askeri ve havacılık uygulamaları için ayrılmıştır.

NdFeB Mıknatıs Bileşimi Hakkında Sıkça Sorulan Sorular

NdFeB mıknatıslarındaki ana fazın tam kimyasal formülü nedir?

primary magnetic phase in NdFeB mıknatısıs Nd₂Fe₁₄B, 68 atom içeren bir birim hücreye sahip dörtgen bir kristaldir. Ticari mıknatıslarda, neodimyumun bir kısmı tipik olarak praseodim ile değiştirilir ve demirin bir kısmı kobalt ile değiştirilir, dolayısıyla gerçek faz bileşimi daha doğru bir şekilde (Nd,Pr)₂(Fe,Co)₁₄B olarak yazılır.

NdFeB mıknatısları neden ferrit mıknatıslardan çok daha güçlü?

NdFeB mıknatıs bileşimi yaklaşık 1,6 Tesla'lık bir doyma mıknatıslaması ve 7,3 Tesla'lık bir manyetokristalin anizotropi alanı üretirken, stronsiyum ferrit mıknatıslar yalnızca yaklaşık 0,47 Tesla'lık bir doyma mıknatıslanmasına sahiptir. Atomik manyetik moment ve kristal alan etkileşimindeki bu temel fark, NdFeB'nin ferritten birim hacim başına yaklaşık on kat daha fazla manyetik enerji depolayabildiği anlamına gelir.

NdFeB mıknatısları ağır nadir toprak elementleri olmadan yapılabilir mi?

Evet, ağır-nadir toprak içermez NdFeB mıknatısıs ticari olarak mevcuttur ve maksimum çalışma sıcaklığının yaklaşık 80°C ila 100°C'yi aşmadığı uygulamalarda giderek daha fazla kullanılmaktadır. Bu mıknatıslar son derece ince tanecik boyutuna dayanır; tipik olarak aşağıdadır. 2 ila 3 mikron ve disprosyum veya terbiyum olmadan yeterli zorlayıcılığı elde etmek için optimize edilmiş tane sınırı kimyası.

NdFeB bileşimi tüm mıknatıslarda kobalt içeriyor mu?

Hayır. Kobalt isteğe bağlı bir katkı maddesidir. NdFeB mıknatıs bileşimi . Curie sıcaklığını yükseltmek ve korozyon direncini arttırmak için öncelikle yüksek sıcaklık derecelerinde kullanılır. Oda sıcaklığındaki uygulamalara yönelik standart N sınıfı mıknatıslar genellikle çok az kobalt içerir veya hiç içermez. Kobaltın varlığı genellikle üreticinin veri sayfasında belirtilir.

NdFeB mıknatıs bileşimi ana elementlerin ve eser katkı maddelerinin atom seviyesinde hassas kontrolünün şimdiye kadar üretilmiş en güçlü kalıcı mıknatısları sağladığı malzeme mühendisliğinin bir zaferidir. Manyetik omurgayı sağlayan temel Nd₂Fe₁₄B fazından, yüksek sıcaklıkta zorlayıcılığı koruyan disprosyumla zenginleştirilmiş tanecik sınırlarına kadar her bileşen, son mıknatısın elektrikli bir araca güç verip vermeyeceğini, bir rüzgar türbini jeneratörünü stabilize edip etmeyeceğini veya sadece bir kabin kapısını kapalı tutup tutamayacağını belirlemede yeri doldurulamaz bir rol oynar.
