Neodimyum Mıknatıslı Motor Nedir ve Nasıl Çalışır?

A neodim mıknatıslı motor dönme için gerekli manyetik alanı oluşturmak üzere rotorun içine yerleştirilmiş veya rotor üzerine monte edilmiş güçlü neodimyum-demir-bor (NdFeB) nadir toprak mıknatıslarını kullanan, yüksek verimli bir sabit mıknatıslı senkron motor (PMSM) veya fırçasız DC motordur (BLDC). Rotorda manyetik alan oluşturmak için elektrik enerjisi tüketen geleneksel endüksiyon motorlarının aksine, neodim mıknatıslı motor Rotor akısını kalıcı mıknatıslardan elde eden bir enerji ürünü ile 50 megagauss-oersted (MGOe) veya daha yüksek rotor bakır kayıplarını tamamen ortadan kaldırır ve rutin olarak %95'i aşan verimlilik seviyelerini mümkün kılar. Uluslararası Enerji Ajansı'na (IEA) göre, elektrik motorlu sistemler yaklaşık olarak Küresel elektrik tüketiminin %45'i ve elektrikli araçlarda, endüstriyel otomasyonda ve HVAC sistemlerinde endüksiyon motorlarından neodimyum bazlı kalıcı mıknatıs tasarımlarına devam eden geçiş, küresel ekonomide devam eden en etkili enerji tasarrufu geçişlerinden birini temsil ediyor.

Manyetik Malzemelerin Temel Uygulamalarını Keşfedin

Neodim Mıknatıslı Motor Nedir ve Nasıl Çalışır?

Neodimyum mıknatıslı motor, rotorun manyetik alanının elektromıknatıslar yerine sinterlenmiş neodimyum-demir-bor kalıcı mıknatıslar tarafından üretildiği ve rotorun hassas senkronizasyonla takip ettiği dönen bir elektromanyetik alan oluşturmak için stator sargılarının elektronik olarak değiştirilmesiyle rotasyonun sağlandığı bir elektrik motorudur. Temel çalışma prensibi, stator bobinleri tarafından üretilen dönen manyetik alan ile rotora gömülü sabit manyetik kutuplar arasındaki etkileşimi içerir. Neodimyum mıknatıslar, ticari olarak temin edilebilen herhangi bir kalıcı mıknatıs malzemesi arasında en yüksek manyetik kalıcılığa (Br) ve zorlayıcılığa (Hc) sahip oldukları için seçilmiştir. Tipik bir N52 dereceli neodimyum mıknatıs, yaklaşık olarak bir kalıcılık sergiler. 1,44 ila 1,48 Tesla ve içsel bir zorlayıcılığın aşılması 11.000 oersted . Bu mıknatıslar, Halbach dizisinde veya rotor üzerinde geleneksel yüzeye monte konfigürasyonda düzenlendiğinde, statorun alternatif kutuplarıyla etkileşime giren yoğun, kararlı bir manyetik akı üretirler. Hall etkisi sensörlerinden veya bir çözücüden konum geri bildirimi alan motor kontrolörü, stator ve rotor alanları arasında optimum tork açısını koruyan dikkatlice zamanlanmış bir sırayla stator fazlarına enerji verir. Rotor mıknatısları kendi akılarını ürettikleri için, rotora mıknatıslama akımı sağlanmasına gerek yoktur ve kayıplar yalnızca stator sargılarında, manyetik çelik laminasyonlarda ve yataklarda meydana gelir. Bu zarif çalışma prensibi, neodim mıknatıslı motor ticari olarak geçerli diğer motor topolojilerinden daha fazla elektrik girişi başına daha fazla mekanik güç sağlamak.

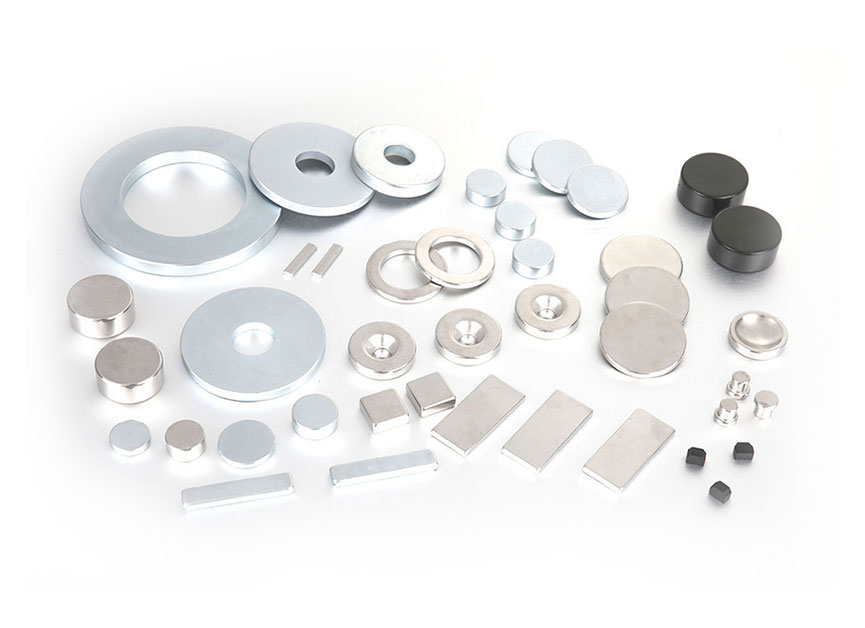

Neodimyum Kalıcı Mıknatısların Arkasındaki Malzeme Bilimi

Bir neodimyum mıknatıslı motorun performansı, 1984 yılında keşfedilen ve o zamandan beri her fiyatta mevcut en güçlü kalıcı mıknatıs malzemesi haline getirilen neodimyum-demir-bor bileşiğinin olağanüstü manyetik özelliklerine doğrudan atfedilebilir. NdFeB mıknatıslarını öncüllerinden (ferrit (seramik) mıknatıslar ve samaryum-kobalt mıknatıslar) ayıran temel manyetik ölçümler aşağıda özetlenmiştir:

• Maksimum enerji ürünü (BHmax): Neodimyum mıknatıslar BHmax değerlerine ulaşır 30 ila 52 MGOe ferrit mıknatıslar için yalnızca 1 ila 5 MGOe ve samaryum-kobalt için 15 ila 30 MGOe ile karşılaştırıldığında. Bu, bir neodimyum rotorun, fiziksel olarak dört ila on kat daha büyük olan bir ferrit rotorla aynı manyetik akıyı üretebileceği ve modern çağın karakteristik özelliği olan motor boyutunda ve ağırlığında dramatik azalmalara olanak sağlayacağı anlamına gelir. neodim mıknatıslı motor tasarımlar.
• Manyetik kalıntı (Br): N52 dereceli NdFeB, mıknatıslanmadan sonra 1,44 ila 1,48 Tesla'lık akı yoğunluğunu korur. Belirli bir hava aralığı akı yoğunluğunu elde etmek için gereken mıknatıs malzemesinin kesit alanı, kalıcılık ile ters orantılıdır, dolayısıyla yüksek Br mıknatıslar daha dar, daha hafif rotorlara izin verir.
• İçsel zorlayıcılık (Hci): N45SH veya N48UH gibi genellikle "H" son ekiyle gösterilen, motor uygulamaları için tasarlanmış yüksek koersivite dereceleri, stator alanından ve yüksek sıcaklıklardan kaynaklanan manyetikliğin giderilmesine direnebilir. 150 ila 220 santigrat derece . dergisinde yayınlanan araştırmaya göre Uygulamalı Fizik Dergisi NdFeB tane sınırlarına disprosiyum veya terbiyumun eklenmesi, manyetik alan duvarlarını sabitleyerek zorlayıcılığı arttırır, ancak bu, kalıcılıkta mütevazı bir azalma pahasına olur.

Kritik bir değerlendirme neodim mıknatıslı motor tasarım mıknatısların sıcaklık katsayısıdır. NdFeB'nin kalıcılığı yaklaşık olarak bir oranda azalır. Santigrat derece başına %0,10 ila %0,12 sıcaklık yükselir ve zorlayıcılık daha da keskin bir şekilde düşer. 120 santigrat derecede standart bir N sınıfı mıknatıs, oda sıcaklığı zorlayıcılığının %20 ila %30'unu kaybedebilir. Motor üreticilerinin yüksek sıcaklık derecelerini seçmesinin ve mıknatısların tüm hız ve yük aralığı boyunca güvenli çalışma aralığı içinde kalmasını sağlamak için rotorun termal davranışını dikkatli bir şekilde modellemesinin nedeni budur.

Neodim Mıknatıslı Motorların Diğer Motor Teknolojileriyle Karşılaştırılması

Mühendisler bir neodim mıknatıslı motoru bir endüksiyon motoruna, anahtarlamalı bir relüktans motora veya bir ferrit sabit mıknatıslı motora karşı değerlendirdiğinde, neodimyum tasarımı, daha yüksek malzeme maliyetine ve nadir toprak elementi üretimine bağlı tedarik zinciri etkilerine rağmen sürekli olarak üstün güç yoğunluğu ve verimlilik sağlar. Aşağıdaki tablo, çekiş ve endüstriyel uygulamalar için motor teknolojisinin seçimini etkileyen temel performans parametrelerinin niceliksel bir karşılaştırmasını sunmaktadır.

Neodimyum Mıknatıslı Motorlar Günümüzde Nerelerde Kullanılıyor?

Neodimyum mıknatıslı motor, elektrikli araç endüstrisinde baskın tahrik teknolojisi, yüksek performanslı endüstriyel servo sistemler için tercih edilen seçenek ve uçak ve deniz araçlarının elektrifikasyonunda kolaylaştırıcı bir bileşen haline geldi. Bu motorların en büyük etkiyi yarattığı belirli sektörler şunlardır:

• Elektrikli araç çekiş motorları: Küresel olarak satılan akülü elektrikli araçların ve plug-in hibrit araçların büyük çoğunluğu, neodim mıknatıslı motor birincil tahrik ünitesi olarak. Tipik bir yolcu EV çekiş motoru şunları içerir: 1,0 ve 2,5 kilogram Neodimyum mıknatısların kesin miktarı motor güç oranına ve spesifik rotor topolojisine bağlıdır. Adamas Intelligence'ın 2023 pazar analizine göre küresel elektrikli araç sektörü yaklaşık olarak 20.000 ton neodimyum-demir-bor mıknatısı 2022 yılında bu rakamın, EV üretimi hızlandıkça 2030 yılına kadar iki katından fazla artması bekleniyor. Modern bir EV'nin NEDC veya WLTP sürüş aralığı, motor verimliliğinden doğrudan etkilenir: verimlilik kazancının her yüzde puanı yaklaşık olarak şu anlama gelir: %2 ila %3 ek aralık aynı pil kapasitesinden yararlanıyor; bu nedenle otomobil üreticileri, sabit mıknatıslı motor tasarımlarını optimize etmeye yoğun yatırım yapıyor.
• Endüstriyel otomasyon ve robotik: Robotik kolları, CNC takım tezgahı eksenlerini ve yarı iletken üretim ekipmanlarını konumlandıran yüksek hassasiyetli servo motorlar neredeyse evrensel olarak neodimyum rotorlar kullanır. Yüksek tork/atalet oranı neodim mıknatıslı motor hızlanma oranları sağlar Saniyede dakikada 10.000 devir veya daha fazlası, bir alma ve yerleştirme robotunun bir döngüyü saniyeden çok daha kısa sürede tamamlamasına olanak tanır. Bu motorların sıfır boşluklu, yüksek sertlik tepkisi, levha adımlayıcılarda ve optik hizalama sistemlerinde gereken mikron altı konumlandırma doğruluğu için gereklidir.
• Rüzgar türbini jeneratörleri: Çoklu megavatlık rüzgar türbinleri için doğrudan tahrikli sabit mıknatıslı jeneratörler, geleneksel bir rüzgar türbinindeki en yoğun bakım gerektiren ve arızaya en yatkın bileşen olan dişli kutusunu ortadan kaldırır. 6 megawatt'lık doğrudan tahrikli açık deniz rüzgar jeneratörü, 600 kilogram Türbin kanatlarıyla aynı düşük hızda dönen geniş çaplı bir rotorda düzenlenmiş neodimyum mıknatıslardan oluşan bir sistem. Dişli kutusu kayıplarının ortadan kaldırılmasından elde edilen verimlilik kazancı, türbinin 25 yıllık tasarım ömrü boyunca yüksek mıknatıs maliyetini fazlasıyla telafi eder.
• Havacılık ve savunma: Daha elektrikli uçak girişimi ve ortaya çıkan elektrikli dikey kalkış ve iniş (eVTOL) şehir içi hava hareketliliği araçları, mümkün olan en yüksek güç-ağırlık oranına sahip motorlar talep ediyor. bir neodim mıknatıslı motor Havacılık uygulamaları için tasarlanan sürekli güç yoğunluğu aşılabilir Kilogram başına 5 kilovat Bu, eşdeğer güç derecesine sahip bir endüksiyon motorunun kabaca iki katıdır. Bu ağırlık tasarrufu, motor kütlesinin her kilogramının yük kapasitesini veya menzilini azalttığı bir uçakta çok önemlidir.
• Tüketici elektroniği ve ev aletleri: Kablosuz elektrikli süpürgeler, saç kurutma makineleri, bilgisayar soğutma fanları ve drone tahrik sistemlerindeki fırçasız DC motorların tümü, gerekli torku son derece kompakt bir form faktöründen sağlamak için minyatür neodimyum mıknatıslara bağlıdır. Üst düzey kablosuz vakum motoru aşırı derecede dönüyor 100.000 dev/dak ve avuç içine sığar; bu, yalnızca neodimyum rotorun sağladığı akı yoğunluğu sayesinde mümkün olan bir başarıdır.

Neodimyum Mıknatıslı Motor İmalatı: Temel Süreç Adımları

Yüksek performanslı bir neodimyum mıknatıslı motorun üretimi, sinterlenmiş mıknatıs bloklarının rotor laminasyon yığınına hassas bir şekilde entegre edilmesini, ardından mıknatıslanma, dinamik dengeleme ve verimliliği ve termal performansı doğrulamak için sıkı hat sonu testlerini gerektirir. Kritik üretim aşamaları aşağıdaki gibidir:

1. Stator çekirdek düzeneği: Tipik olarak 0,20 ila 0,35 milimetre kalınlığındaki ince elektrikli çelik laminasyonlar delinir veya lazerle kesilir, istiflenir ve kaynak yapılır veya birbirine kilitlenir. Stator yuvaları yalıtılmıştır ve önceden şekillendirilmiş bakır bobinler, otomatik sarma makineleri kullanılarak yerleştirilir. Yüksek güç yoğunluğuna sahip cer motorları için, dikdörtgen bakır telden yapılan firkete sargılar giderek daha fazla kullanılmaktadır çünkü bunlar daha yüksek bir yuva doldurma faktörüne sahiptirler. %70 ila %75 yuvarlak tel sarımlarında %45 ila %55'tir; bu da direnci azaltır ve soğutmayı iyileştirir.
2. Rotor mıknatısının yerleştirilmesi: Hassas boyutlara göre işlenmiş ve korozyonu önlemek için nikel, epoksi veya alüminyumla kaplanmış neodimyum mıknatıs blokları, rotor laminasyon yığınındaki yuvalara yerleştirilir. Dahili kalıcı mıknatıs (IPM) tasarımlarında mıknatıslar, kalıcı mıknatıs torkuna ek olarak manyetik isteksizlik torku oluşturan V şeklindeki veya delta şeklindeki boşluklara gömülür. Mıknatıslar, rotorun yüzey hızına bağlı olarak yüksek sıcaklıkta epoksi, kevlar sargı veya tutma manşonuyla sabitlenebilir.
3. Mıknatıslanma: Rotor, monte edildikten sonra, aşan bir darbeli manyetik alan üreten yüksek alanlı bir mıknatıslama tertibatına yerleştirilir. 30.000 oersted , neodimyum malzemeyi istenen kutup düzenine doyurmak. Tamamen monte edilmiş motorun yerinde mıknatıslanması da yaygındır, çünkü montaj sırasında güçlü şekilde mıknatıslanmış rotorların taşınmasını ortadan kaldırır.
4. Dinamik dengeleme: Çünkü bir rotorun neodim mıknatıslı motor EV uygulamalarında genellikle 15.000 rpm'yi aşan hızlarda çalıştığından, çok sıkı bir seviyede, genellikle ISO 1940-1'e göre G2.5 veya G1.0 ile dengelenmesi gerekir. Dengesizlik kuvvetleri dönüş hızının karesiyle artar, bu nedenle birkaç gram-milimetrelik artık dengesizlik bile en yüksek hızda kabul edilemez titreşim ve yatak yükleri oluşturabilir.
5. Son montaj ve test: Stator ve rotor eşleştirilir, yataklar yerleştirilir ve uç korumalar sabitlenir. Her üretim motoru, sargı direnci, yalıtım direnci, geri EMF dalga biçimi analizi, yüksüz akım ve tam yük verimlilik haritalaması dahil olmak üzere bir dizi otomatik teste tabi tutulur. bir neodim mıknatıslı motor Otomotiv çekişine yönelik bir aracın aynı zamanda 15 yıllık araç içi servis hizmetini simüle eden termal şok döngüsü ve titreşim testlerinden de geçmesi gerekir.

Neodim Mıknatıslı Motor Teknolojisindeki Zorluklar ve Gelecekteki Gelişmeler

Performans avantajlarına rağmen, neodimyum mıknatıslı motorlar üç önemli zorlukla karşı karşıyadır: nadir toprak tedarik zinciri konsantrasyonu, fiyat değişkenliği ve yüksek sıcaklıklarda kalıcı manyetiklik kaybı riski. Nadir toprak elementleri neodimyum, praseodimyum, disprosyum ve terbiyum ağırlıklı olarak tek bir coğrafi bölgede çıkarılıp işlenir ve kimyasal olarak benzer olan bu elementlerin ayrılması, çevresel açıdan yoğun solvent ekstraksiyonu gerektirir. Buna karşılık motor tasarımcıları birbirini tamamlayan iki strateji izliyor. Bunlardan ilki, yalnızca mıknatıs içindeki neodimyum tanelerinin yüzeylerine ince bir disprosyum veya terbiyum tabakası uygulayan, ağır nadir toprak tüketimini azaltan tane sınırı difüzyon teknolojisidir. %30 ila %50 eşdeğer zorlayıcılığa ulaşırken. İkincisi, mutlak maksimum güç yoğunluğunun öncelikli gereklilik olmadığı uygulamalar için ferrit mıknatıslar veya anahtarlamalı isteksizlik ilkeleri kullanan nadir toprak içermeyen veya nadir toprak azaltılmış motor topolojilerinin geliştirilmesidir. Oak Ridge Ulusal Laboratuvarı tarafından yayınlanan araştırma, ferrit bazlı senkron relüktans motorunun bu sonuçlara ulaşabildiğini göstermiştir. Güç yoğunluğunun %85 ila %90'ı Verimlilik farkı yüksek tork seviyelerinde genişlese de, eşdeğer bir neodimyum motorun önemli ölçüde daha düşük maliyetle kullanılması. Geleceği neodim mıknatıslı motor muhtemelen bir çatallanmayı içerecektir: birinci sınıf EV'ler, uçaklar ve hassas servolar için yüksek performanslı, yüksek maliyetli NdFeB motorlar ve ekstra yüzde birkaç verimliliğin mıknatıs masrafını haklı çıkarmadığı fiyata duyarlı uygulamalar için daha düşük maliyetli alternatif motor teknolojileri.

Neodim Mıknatıslı Motorlar Hakkında Sıkça Sorulan Sorular

Neodimyum mıknatıslı bir motor zamanla manyetizmasını kaybedebilir mi?

Belirtilen sıcaklık aralığında normal çalışma koşulları altında, neodim mıknatıslı motor onlarca yıldır mıknatıslanma özelliğini korur. Düzgün seçilmiş kalitelerin zorlayıcılığı, stator alanından ve titreşimden kaynaklanan manyetikliğin giderilmesine direnmek için yeterlidir. Bununla birlikte, mıknatısın maksimum çalışma sınırının (yüksek sıcaklık dereceleri için tipik olarak 150 ila 180 santigrat derece) üzerindeki sıcaklıklara sürekli maruz kalmak, kısmi ve kalıcı manyetizma kaybına neden olabilir. Bu nedenle motor termal yönetimi ve beklenen sıcak nokta sıcaklığı için doğru mıknatıs sınıfının seçimi, tasarım açısından önemli hususlardır.

Kullanım ömrünün sonunda neodimyum mıknatıslı motora ne olur?

Motorun içindeki neodimyum mıknatıslar, rotorun mıknatıslığının giderilmesini, mıknatısların çıkarılmasını ve bunların doğrudan yeni bir motorda yeniden kullanılmasını veya yeni mıknatıs tozu halinde yeniden işlenmesini içeren bir geri dönüşüm süreci yoluyla geri kazanılabilir. Avrupa Birliği'nin Sürdürülebilir Kritik Hammaddeler Yasası ve diğer bölgelerdeki benzer mevzuat, mıknatıs geri dönüşüm altyapısına yatırım yapılmasını teşvik ediyor. Mevcut hidrometalurjik ve pirometalurjik geri dönüşüm yolları, içerdiği nadir toprak elementlerinin %90'ından fazlasını geri kazanabilir, ancak geri dönüşümün maliyeti yalnızca neodimyum oksit fiyatları yükseldiğinde rekabetçi kalır.

Neodimyum mıknatıslı motorun verimliliği yüke göre nasıl değişir?

A neodim mıknatıslı motor geniş bir yük aralığında nispeten düz bir verimlilik eğrisini korur ve genellikle nominal yükün %25 ila %120'si arasında %90'ın üzerinde kalır. Bu, mıknatıslama akımının çıkış torkundan bağımsız olarak sabit kalması nedeniyle verimliliği hafif yükte önemli ölçüde düşen endüksiyon motorlarıyla olumlu bir tezat oluşturur. Geniş yüksek verimli pencere, şehir içi sürüş sırasında geniş bir hız ve tork aralığında çalışan elektrikli araçlarda neodimyum motorların tercih edilmesinin nedenlerinden biridir.

Ağır nadir toprak elementleri olmadan neodimyum mıknatıslı bir motor yapmak mümkün müdür?

Evet, ağır-nadir toprak içermez neodim mıknatıslı motor Tepe çalışma sıcaklığının kabaca 120 santigrat derecenin altında kaldığı uygulamalara yönelik tasarımlar halihazırda üretimdedir. Bu motorlar, disprosyum veya terbiyuma ihtiyaç duymadan tane sınırı sabitleme yoluyla zorlayıcılığı artıran, son derece ince tane boyutuna (tipik olarak 2 mikrondan daha az) sahip neodimyum-demir-bor mıknatısları kullanır. Daha yüksek sıcaklıktaki çekiş motorları için, tane sınırı difüzyon teknolojisi, her bir mıknatıs taneciğinin etrafına disprosyum açısından zengin ince bir kabuk uygulayarak, ağırlıkça %1'den daha az toplam ağır nadir toprak içeriği ile yüksek koersivite elde eder.

neodim mıknatıslı motor elektromekanik enerji dönüşümünde gerçek bir adım değişikliğini temsil eder ve ticari olarak mevcut tüm motor teknolojilerinin en yüksek tork yoğunluğunu ve verimliliğini sunar. Elektrikli araç, endüstriyel otomasyon, yenilenebilir enerji ve havacılık sektörlerinde yaygın olarak benimsenmesi, neodimyum-demir-bor kalıcı mıknatısların eşsiz manyetik performansının doğrudan bir sonucudur. Nadir toprak tedarik zincirleri ve maliyet dalgalanmalarına ilişkin endişeler, alternatif motor topolojileri konusundaki araştırmaları motive etmeye devam ederken, bu motorların sağladığı ölçülebilir enerji tasarrufları ve karbon emisyonu azaltımları, bunların önümüzdeki on yıllar boyunca küresel elektrifikasyon çabalarının temel taşı olarak kalacağını garanti ediyor.
