Manyetik Alanları Ne Engeller? Manyetik Korumaya İlişkin Tam Bir Kılavuz

Mu-metal, yumuşak demir ve elektrikli çelik gibi ferromanyetik malzemeler, manyetik alanları engelleyen en etkili malzemelerdir. Bu malzemeler, manyetik akıyı korunan bir alana geçmesine izin vermek yerine, kendi içinden yönlendirerek çalışır. Bu makale, manyetik korumanın tam olarak nasıl çalıştığını, farklı yaklaşımlara ihtiyaç duyulduğunda hangi malzemelerin en iyi performansı gösterdiğini açıklıyor ve manyetik alanların engellenmesiyle ilgili insanların en sık sorduğu soruları yanıtlıyor

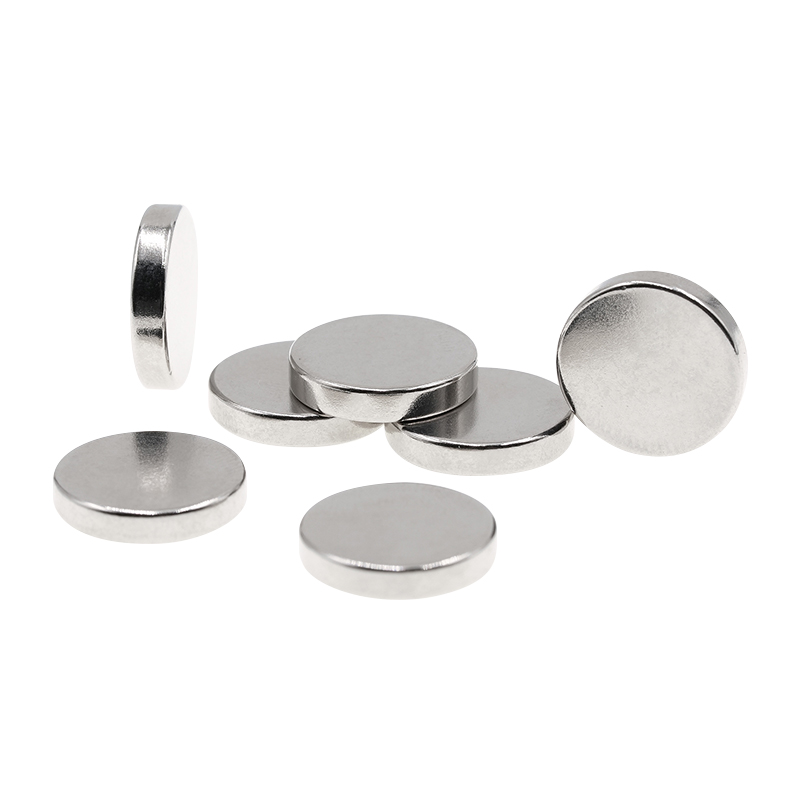

Ürünlerimizi ziyaret etmek için tıklayın: Sinterlenmiş NdFeB Mıknatıs

Manyetik Koruma Nasıl Çalışır?

Manyetik alanlar, ışığın opak bir yüzey tarafından engellenmesi gibi basitçe "engellenemez". Bunun yerine manyetik koruma, düşük dirençli bir yol sağlayarak çalışır. düşük manyetik isteksizlik yolu — alan çizgilerini korunan bölgeden uzaklaştırır. Kalkan malzemesi akıyı emer ve yeniden yönlendirerek, kalkanın içindeki veya arkasındaki alanın gücünü azaltır.

Bir koruyucu malzemenin etkinliği onun ile ölçülür. manyetik geçirgenlik — malzemenin manyetik alan çizgilerinin içinden geçmesine ne kadar kolay izin verdiği. Geçirgenlik ne kadar yüksek olursa, manyetik akıyı o kadar verimli bir şekilde çeker ve yönlendirir ve dolayısıyla o kadar iyi koruma sağlar.

Temel olarak farklı iki manyetik alan türü, farklı koruma stratejileri gerektirir:

• Statik (DC) manyetik alanlar — kalıcı mıknatıslar ve Dünyanın jeomanyetik alanı tarafından üretilir. Yüksek geçirgenliğe sahip ferromanyetik metallerle en iyi şekilde korunur.
• birlternatif (AC) elektromanyetik alanlar (EMF) — enerji hatları, motorlar ve elektronik cihazlar tarafından üretilir. Değişen alana karşı koymak için girdap akımları üreten iletken malzemelere ihtiyaç vardır.

Manyetik Alanları Engelleyen Malzemeler

1. Mu-Metal (Nikel-Demir Alaşımı)

Mu-metal yaygın olarak şu şekilde kabul edilir: Statik manyetik alanları engellemek için en iyi malzeme . Yaklaşık %77 nikel, %15 demir ve eser miktarda bakır ve molibdenden oluşan yumuşak bir manyetik alaşımdır. Göreceli geçirgenliği 100.000'i aşabilir; bu, manyetik akıyı boş alandan 100.000 kat daha kolay yönlendirdiği anlamına gelir.

Mu-metal hassas elektronik ekipmanlarda, MRI makinelerinde, bilimsel cihazlarda ve ses transformatörlerinde kullanılır. Bununla birlikte pahalıdır ve mekanik stres geçirgenliğini azalttığından şekillendirme sonrasında dikkatli bir şekilde tavlanması (ısıl işlem) gerekir. Ayrıca nispeten ince ve hafif olması, hassas bileşenlerin kapatılmasını pratik hale getiriyor.

2. Yumuşak Demir ve Düşük Karbonlu Çelik

Yumuşak demir ve düşük karbonlu çelik, en uygun maliyetli ferromanyetik koruyucu malzemelerdir. 1.000-5.000 aralığındaki bağıl geçirgenlikleriyle mu-metalle eşleşmezler ancak çok daha ucuzdurlar ve mekanik olarak sağlamdırlar. Transformatörlerde, motor muhafazalarında ve endüstriyel ekranlama muhafazalarında yaygın olarak kullanılırlar.

Kalkanın kalınlığı önemlidir: Daha kalın yumuşak demir daha güçlü bir zayıflama sağlar. Çelik mahfazalar genellikle ilk savunma hattı olarak kullanılır ve hassas uygulamalarda kritik iç katmanlar için mu-metal kaplama eklenir.

3. Elektrik Çelik (Silikon Çelik)

Elektrikli çelik Silikon çeliği olarak da adlandırılan silisyum içeriği %1-4,5 olan bir demir alaşımıdır. Silikon, elektrik direncini artırır (girdap akımlarından kaynaklanan enerji kayıplarını azaltır) ve belirli yönlerde geçirgenliği artırır. Aşırı ısı üretimi olmadan alternatif manyetik alanları verimli bir şekilde işlemesi gereken transformatör çekirdekleri ve elektrik motoru laminasyonları için standart malzemedir.

4. Alüminyum ve Bakır (AC/EMF Koruması için)

Alüminyum ve bakır manyetik değildir ancak mükemmel elektrik iletkenleridir. için alternatif manyetik alanlar ve elektromanyetik girişim (EMI) Bu metaller girdap akımlarının indüksiyonu yoluyla koruma sağlar. Alternatif bir manyetik alan bir iletkene girdiğinde, karşıt bir manyetik alan oluşturan dairesel akımları indükleyerek orijinal alanı etkili bir şekilde zayıflatır.

Bakır, alüminyumdan daha ağır ve pahalıdır ancak daha yüksek iletkenlik sunar. Alüminyum daha hafiftir ve genellikle büyük koruyucu muhafazalar için tercih edilir. Her iki malzeme de statik manyetik alanlara karşı etkili değildir.

5. Ferrit Malzemeler

Ferrit, demir oksitin diğer metal oksitlerle (manganez, çinko veya nikel gibi) birleşiminden yapılan bir seramik bileşiğidir. Ferritler var yüksek elektrik direnci Bu da onları özellikle girdap akımı kayıplarının metalik kalkanları aşırı ısıtacağı yüksek frekanslarda etkili kılar. Ferrit boncuklar, çekirdekler ve döşemeler elektronikte yüksek frekanslı EMI ve radyo frekansı girişimini (RFI) bastırmak için yaygın olarak kullanılmaktadır.

6. Süperiletkenler

Aşırı düşük sıcaklıklarda süperiletken malzemeler aşağıdaki özellikleri sergiler: Meissner etkisi — içlerindeki manyetik alanları tamamen dışarı atarak mükemmel bir manyetik koruma oluştururlar. Bu, ileri fizik araştırmalarında ve kuantum hesaplama uygulamalarında kullanılır. Bununla birlikte, kriyojenik soğutma gerekliliği, süper iletkenleri günlük koruma için kullanışsız hale getiriyor.

Manyetik Koruyucu Malzeme Karşılaştırması

Aşağıdaki tablo, manyetik alanları engellemek için en yaygın kullanılan malzemeleri temel performans ve pratik kriterlere göre karşılaştırmaktadır:

Manyetik Alanları Ne Engellemez?

Pek çok kişi, sıradan malzemelerin manyetik alanlara karşı çok az koruma sağladığını veya hiç koruma sağlamadığını öğrendiğinde şaşırıyor. Bu sınırlamaları anlamak, uygun koruma tasarımı için çok önemlidir.

• Plastik ve kauçuk: Bu iletken olmayan malzemeler, tüm frekanslardaki manyetik alanlara karşı tamamen şeffaftır.
• Ahşap: Herhangi bir koruma özelliği yoktur.
• Cam: Hem statik hem de alternatif manyetik alanlara karşı tamamen şeffaftır.
• Kurşun: Radyasyon korumasıyla ilişkilendirilmesine rağmen kurşunun özel bir manyetik koruma özelliği yoktur.
• Paslanmaz çelik (östenitik): Yaygın olarak kullanılan 304 ve 316 kalite paslanmaz çelik, kristal yapıları nedeniyle manyetik değildir ve çok az manyetik koruma sağlar. Yalnızca ferritik ve martensitik kaliteler manyetik açıdan faydalıdır.
• Beton ve tuğla: Manyetik koruma etkisi yoktur.
• Su: Su diyamanyetiktir ancak çok küçük bir dereceye kadar; aslında pratik bir koruma etkisi yoktur.

Manyetik Korumanın Yaygın Uygulamaları

Tıbbi Görüntüleme (MRI)

MRI makineleri son derece güçlü manyetik alanlar üretir (1,5T ila 7T). Odanın mu-metal ve diğer ferromanyetik malzemelerle korunması, alanın yakındaki elektronik ekipmana müdahale etmesini önler ve yaşamı tehdit edebilecek harici ferromanyetik nesnelerin makineye çekilmesini önler.

Tüketici Elektroniği

Akıllı telefonlar, dizüstü bilgisayarlar ve ses ekipmanları, hoparlörlerin, motorların ve kablosuz şarj bobinlerinin manyetik alanlarının sensörler veya ekranlar gibi diğer bileşenlere müdahale etmesini önlemek için genellikle ince mu-metal folyo veya ferrit levhalardan yapılmış dahili manyetik koruma katmanları içerir.

Güç Transformatörleri ve Dağıtım Ekipmanları

Elektrikli çelikten yapılmış transformatör çekirdekleri, alternatif manyetik akıyı verimli bir şekilde yönlendirir ve içerir, böylece enerji aktarım verimliliğini en üst düzeye çıkarır ve başıboş alanları en aza indirir. Dağıtım transformatörlerinin etrafındaki çelik muhafazalar, harici manyetik alan ayak izini daha da azaltır.

Askeri ve Savunma

Donanma gemileri, manyetik izlerini azaltmak için manyetikliği giderme sistemleri ve manyetik koruma kullanır, bu da onların manyetik olarak tetiklenen mayınlar tarafından tespit edilmesini zorlaştırır. Hassas yerleşik elektronikler de geminin kendi geniş manyetik altyapısından korunmaktadır.

Bilimsel Araştırma Araçları

Elektron mikroskopları, manyetometreler ve parçacık hızlandırıcı bileşenlerinin, doğru bir şekilde çalışabilmesi için ortamdaki manyetik alanlardan (Dünya'nın alanı dahil) korunması gerekir. Çok katmanlı mu-metal muhafazalar, bu tür uygulamalar için iç alanı neredeyse sıfıra indirebilir.

Kablosuz Şarj ve Ödeme Kartları

Alternatif manyetik alanın metal cihaz bileşenlerini ısıtmasını önlemek ve bağlantı verimliliğini artırmak için telefonlarda ve akıllı saatlerde kablosuz şarj bobinlerinin arkasına ince ferrit levhalar yerleştirilir. Manyetik şeritli kredi kartları da benzer ince koruyucu katmanlara sahiptir.

Statik Manyetik Koruma ve EMF Koruma: Temel Farklılıklar

Doğru koruma yaklaşımını seçmek, statik bir manyetik alanla mı yoksa zamanla değişen bir elektromanyetik alanla mı uğraştığınızı anlamanızı gerektirir. Aşağıdaki tablo temel farklılıkları özetlemektedir:

Cilt Derinliği Konsepti

AC manyetik alanlar için, cilt derinliği kritik bir tasarım parametresidir. Alternatif bir elektromanyetik alanın, yüzey değerinin 1/e'sine (~%37) kadar zayıflamadan önce bir iletkenin içine ne kadar derinlemesine nüfuz ettiğini açıklar. Daha yüksek frekanslarda cilt derinliği azalır; bu da daha ince kalkanların etkili olduğu anlamına gelir. Daha düşük frekanslarda (50-60 Hz güç hattı frekansları gibi), yüzey derinliği büyüktür ve etkili koruma için daha kalın veya daha iletken malzemeler gerektirir.

Sıkça Sorulan Sorular (SSS)

Sonuç

Manyetik alanları neyin engellediğini anlamak, uğraştığınız alanın türünü bilmenizi gerektirir. Statik manyetik alanlar için, yüksek geçirgenliğe sahip ferromanyetik malzemeler (özellikle mu-metal, yumuşak demir ve elektrikli çelik) en iyi seçimlerdir. Alternatif elektromanyetik alanlar ve EMI için bakır ve alüminyum gibi iletken malzemelerin yanı sıra ferrit kompozitler de girdap akımı mekanizmaları yoluyla etkili koruma sağlar.

Hiçbir malzeme tek başına her durumda mükemmel şekilde çalışmaz. En iyi manyetik koruma çözümleri, uygulamanın belirli alan tipi, frekans aralığı, alan gücü ve geometrik gereksinimlerine göre tasarlanmıştır. Zorlu uygulamalarda, çok çeşitli alan türleri ve frekanslarda gerekli zayıflamayı elde etmek için farklı malzemelerden oluşan birden fazla katman birleştirilir.

Temel pratik çıkarımlar: kullanın hassas statik koruma için mu-metal , Transformatör ve motor koruması için elektrik çeliği , AC ve RF muhafazaları için bakır veya alüminyum ve yüksek frekanslı EMI bastırma için ferrit . Plastik, beton veya cam gibi yaygın kullanılan malzemelerin herhangi bir koruma sağladığını varsaymaktan kaçının; koruma sağlamaz.
