Halka Sinterlenmiş NdFeB Mıknatıslar: Kapsamlı Bir Pratik Kılavuz

1. Tanım Analizi: Kompozisyondan Performansa Temel Tanım

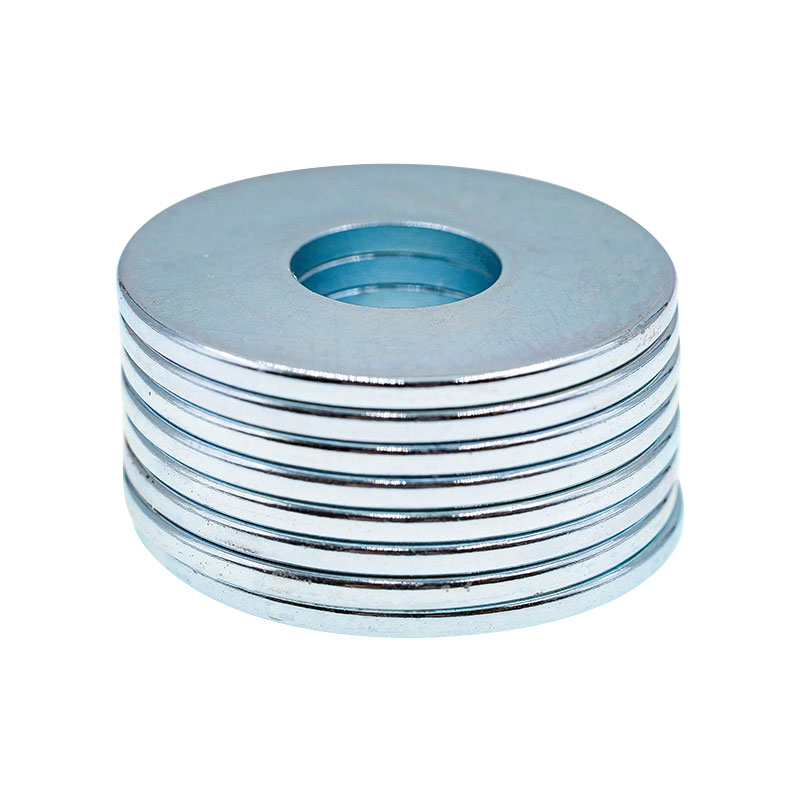

Halka sinterlenmiş NdFeB Mıknatıslar, temel bileşenler olarak neodimyum (Nd), demir (Fe) ve bordan (B) oluşan, performansı optimize etmek için disprosyum (Dy), terbiyum (Tb) ve niyobyum (Nb) gibi nadir toprak elementleriyle desteklenen halka şeklinde kalıcı mıknatıslardır ve "toz metalurjisi sinterleme işlemi" yoluyla üretilir. Temel özellikleri üç açıdan tanımlanabilir:

1.1 Bileşimi ve İşlevleri

Ana Bileşenlerin Rolü: Neodim (%25-%35) enerji ürününün üst sınırını belirler; neodim içeriği %25'ten azsa enerji ürünü %10-%15 oranında azalacaktır. Demir (%60-%70) manyetik matrisi oluşturur; demir saflığında her %0,1'lik azalma için manyetik geçirgenlik %2 oranında düşebilir. Bor (%1-%2), güçlü manyetizma üreten çekirdek kristal yapısı olan Nd₂Fe₁₄B bileşiğini oluşturur. Yetersiz bor içeriği (%1'den az) eksik kristal yapıya ve manyetik performansın önemli ölçüde zayıflamasına yol açacaktır.

Yardımcı Malzemelerin Düzenleyici İşlevleri: Disprosyum (Dy) içeriğindeki her %1'lik artış için maksimum çalışma sıcaklığı 8-10°C artırılabilir ancak enerji ürünü %3-%5 azalacaktır, bu da sıcaklık direnci ile manyetizma arasında bir denge gerektirir. Niyobyum (Nb) içeriği %0,5-%1 oranında kontrol edilir, bu da tane boyutunu 50μm'den 30μm'nin altına kadar inceltebilir, mıknatısın bükülme mukavemetini %20-%30 oranında artırır ve işleme kırılma oranını azaltır.

1.2 Yapısal Avantajlar ve Uyarlanabilirlik

Kare, silindirik ve diğer şekillerle karşılaştırıldığında halka şeklindeki yapının temel avantajları şunlardır:

Düzgün Manyetik Alan Dağılımı: Halka şeklindeki kapalı yapı, manyetik akı sızıntı oranını %15'in altında kontrol edebilirken, aynı boyuttaki kare mıknatısların akı sızıntı oranı yaklaşık %25-%30'dur. Radyal olarak mıknatıslandığında, halkanın iç deliğindeki manyetik alan tekdüzelik hatası ≤%3'tür, bu da onu, ekipmanın çalışması sırasında manyetik alan dalgalanma gürültüsünü azaltabilen motor rotorları ve sensör bobinleri gibi "çevreleyen manyetik alanlar" gerektiren bileşenler için uygun hale getirir.

Kolay Kurulum: Merkezi geçiş deliği, ek braketlere gerek kalmadan doğrudan cıvatalarla veya şaft manşonlarıyla sabitlenebilir. İHA motorlarında (≤50g ağırlık gereksinimi olan) kurulum alanından %30'dan fazla tasarruf sağlayabilir. Aynı zamanda halka şeklindeki yapı, kuvveti daha eşit bir şekilde taşır ve merkezkaç kuvvetine karşı direnci, yüksek hızlı dönüş senaryolarında (10.000 rpm motorlar gibi) silindirik mıknatıslara göre %40 daha güçlüdür.

1.3 Temel Performans Göstergeleri (IEC 60404-8-1 Standardı)

Performans Göstergesi	Tanım	Tipik Aralık	Etkilenen Senaryolar	Sapma Etkisi Örneği
Enerji Ürünü (BH)max	Manyetik alan gücünü ölçmek için çekirdek gösterge	28-52 MGOe	Motor torku, sensör hassasiyeti	45MGOe'den 40MGOe'ye düştüğünde motor torku %12 düşer
Zorlayıcılık (HcB)	Demanyetizasyona direnme yeteneği	≥800-2000 kA/m	Yüksek sıcaklıktaki ortamlarda performans kararlılığı	HcB 1000kA/m'den düşükse manyetiklik giderme oranı 120°C'de %15'i aşar
Kalıcılık (Br)	Mıknatıslanmadan sonra kalan manyetik indüksiyon	1.15-1.45T	Ekipman çıkış gücü, manyetik alan kapsamı	Br'deki 0,1 T'lik bir azalma, sensör algılama mesafesini %20 kısaltır
Maksimum Çalışma Sıcaklığı	Geri dönüşü olmayan manyetiklik giderme olmadan maksimum sıcaklık	80-200°C (N/M/H/SH/UH/EH olarak derecelendirilmiştir)	Çevreye uyumluluk, ekipman ömrü	Sıcaklığın 10°C aşılması yıllık manyetiklik giderme oranını %5-%8 artırır
Manyetik Geçirgenlik (μ)	Manyetik alan iletim kapasitesi göstergesi	1,05-1,15 μ₀ (vakum geçirgenliği)	Manyetik alan tepki hızı	μ değerindeki 0,05'lik bir azalma, sensör yanıt gecikmesini 10 ms artırır

2. Temel Avantajlar: Neden Birçok Sektörde İlk Tercihtirler?

Ferritler ve samaryum-kobalt gibi kalıcı manyetik malzemeler arasında halka sinterlenmiş NdFeB mıknatıslar, yeri doldurulamaz dört avantajı sayesinde pazar payının %30'undan fazlasını oluşturur:

2.1 Önde Gelen Enerji Ürünü: Küçük Boyutta Güçlü Manyetik Alan

Örnek olarak yeni bir enerji taşıt tahrik motorunu (≥300N·m tork gerektiren) ele alırsak, ferrit mıknatısın talebi karşılamak için 300 mm çapa ve 50 mm kalınlığa ihtiyacı vardır ve yaklaşık 3,5 kg ağırlığındadır. Buna karşılık, 200 mm çapında ve 35 mm kalınlığında N45 sınıfı (enerji ürünü 43-46MGOe) halka mıknatıs yalnızca 1,2 kg ağırlığıyla standardı karşılayabilir. Bu, hacmi %40 ve ağırlığı %35 oranında azaltır, doğrudan motor yükünü azaltır ve aracın menzilini %15-%20 artırır (100km başına 15kWh güç tüketimi temel alınarak hesaplanmıştır; ağırlıktaki her 10kg azalma, menzili 2-3km artırır).

2.2 Özelleştirilebilir Sıcaklık Kararlılığı

Nadir toprak elementlerinin oranı ayarlanarak birden fazla senaryonun sıcaklık gereksinimleri karşılanabilir. Farklı sınıfların spesifik parametreleri ve adaptasyon detayları aşağıdaki gibidir:

Standart Sınıflar (N/M): Sınıf N'nin maksimum çalışma sıcaklığı 80°C, Sınıf M ise 100°C'dir. Kablosuz şarj cihazları (çalışma sıcaklığı 40-60°C) ve küçük ev aletleri (fan motorları gibi, sıcaklık ≤70°C) için uygundurlar. Bu senaryoların düşük sıcaklık direnci gereksinimleri vardır ve standart kalitelerin seçilmesi maliyetleri %20-%30 oranında azaltabilir.

Yüksek Sıcaklık Sınıfları (H/SH/UH): H Sınıfının maksimum çalışma sıcaklığı 120°C, SH Sınıfı 150°C ve UH Sınıfı 180°C'dir. SH Sınıfı, 1000 saat boyunca 150°C'de sürekli çalışırken ≤%3'lük bir manyetiklik giderme oranına sahiptir, bu da onu otomobillerin motor bölmeleri (sıcaklık 120-140°C) ve endüstriyel fırın sensörleri (sıcaklık 150-160°C) için uygun kılar. UH Sınıfı, fotovoltaik invertör motorların (yüksek sıcaklık ortamı 160-170°C) uzun süreli kullanım gereksinimlerini karşılayabilir.

Ürünlerimizi ziyaret etmek için tıklayın: Halka sinterlenmiş NdFeB

Ultra Yüksek Sıcaklık Sınıfı (EH): Maksimum 200°C çalışma sıcaklığı ve 200°C'de ≤%5 manyetiklik giderme oranı ile özel havacılık ekipmanlarında (uydu durum kontrol motorları gibi) kullanılır. Bu senaryonun performans kararlılığı açısından son derece yüksek gereksinimleri vardır. EH Sınıfı mıknatısların fiyatı SH Sınıfı mıknatıslardan %80 - %100 daha yüksek olmasına rağmen, aşırı ortamlarda ekipman arızasını önleyebilir.

2.3 Mıknatıslanma Yönlerinin Esnek Uyarlanabilirliği

Uygulama senaryolarına göre, farklı manyetik alan gereksinimlerini karşılamak için birden fazla mıknatıslanma yönü tasarlanabilmektedir. Özel uyarlama ayrıntıları aşağıdaki gibidir:

Eksenel Mıknatıslanma: Manyetik alan halkasal eksene paraleldir ve eksenel manyetik alan kuvveti yüzey manyetik alanının %80'ine ulaşabilir. Kulaklık hoparlörleri (diyaframları çalıştırmak için eksenel manyetik alanlar gerektiren) ve küçük DC motorlar (≤10W gücündeki oyuncak motorlar gibi) için uygundur. Bu senaryoda manyetik alan yönünün tutarlılığı açısından yüksek gereksinimler vardır ve eksenel mıknatıslanma sapması ±5° dahilinde kontrol edilmelidir.

Radyal Mıknatıslanma: Manyetik alan halkanın radyal yönü boyuncadır ve halkanın iç deliğindeki manyetik alan tekdüzelik hatası ≤%3'tür. Yeni enerji taşıt tahrik motorları (rotor dönüşünü sağlamak için radyal manyetik alanlar gerektiren) ve rüzgar türbini rotorları (1-2 m çapında, düzgün radyal manyetik alanlar gerektiren) için temel seçimdir. Radyal mıknatıslamanın manyetik enerji kullanım oranı, eksenel mıknatıslamaya göre %15-20 daha yüksektir.

Çok Kutuplu Mıknatıslanma: Yüzeyde 8-32 kutup oluşur; kutup sayısı arttıkça manyetik alan dalgalanması azalır. 24 kutuplu mıknatıslamaya sahip bir halka mıknatısın manyetik alan dalgalanma hatası ≤%1'dir. Motor hızının stabilitesini artırabilen ve hız dalgalanmasını ±5 rpm'den ±1 rpm'ye azaltabilen yüksek hassasiyetli servo motorlarda (±0,001 mm konumlandırma doğruluğuna sahip CNC takım tezgahı servo motorları gibi) kullanılır.

2.4 Önemli Maliyet Verimlilik Avantajı

Aşağıdaki tabloda farklı kalıcı manyetik malzemelerin performansı ve maliyeti karşılaştırılmaktadır:

Kalıcı Manyetik Malzeme Türü	Enerji Ürün Yelpazesi (MGOe)	Maksimum Çalışma Sıcaklığı (°C)	Fiyat (RMB/kg)	Uygun Senaryolar	Maliyet Avantajı (Samaryum-Kobalt'a kıyasla)
Sinterlenmiş NdFeB (N45)	43-46	80	300-400	Tüketici elektroniği, genel motorlar	%70-80
Sinterlenmiş NdFeB (SH45)	40-43	150	500-600	Otomotiv motorları, endüstriyel ekipmanlar	%60-70
Samaryum-Kobalt Mıknatısı (SmCo2:17)	25-30	250	1500-1800	Ultra yüksek sıcaklık senaryoları (ör. havacılık)	-
Ferrit Mıknatıs	3-5	120	20-30	Düşük maliyetli senaryolar (örneğin, buzdolabı kapı contaları)	Ancak yetersiz manyetik performans

Örnek olarak tıbbi bir MRI'nin gradyan bobinini (38-42MGOe enerji ürünü ve 120°C çalışma sıcaklığı gerektirir) ele alırsak, N42H sınıfı sinterlenmiş NdFeB'nin kullanılması, tek bir cihazın mıknatısları için yaklaşık 50.000 RMB'ye mal olur. Aynı performansa sahip samaryum-kobalt mıknatıslar kullanılırsa maliyet 120.000-150.000 RMB olacaktır. Sinterlenmiş NdFeB, manyetik alan bütünlüğü gereksinimini (hata ≤%0,1) karşılarken ekipman maliyetini %60 oranında azaltabilir.

3. Üretim Süreci: 10 Adımlı Gelişmiş Kontrol Süreci

Halka sinterlenmiş NdFeB mıknatısların performans farklılıklarının yüzde sekseni proses kontrolünden kaynaklanmaktadır. Üretim sürecinin tamamı, her biri katı parametre standartlarına sahip 10 temel adımdan geçer ve temel parametrelerdeki sapmalar nihai performansı doğrudan etkiler:

3.1 Hammadde Ön İşlemi (Saflık ve Hassasiyetin İkili Kontrolü)

Saflık Gereksinimleri: Neodimyum ≥%99,5 (oksijen içeriği %0,05'i aşarsa, Nd₂O₃ safsızlık fazları oluşur, enerji ürünü %5-%8 oranında azalır), demir ≥%99,8 (karbon içeriği %0,03'ü aşarsa sinterleme sonrasında gözenekler oluşur, mekanik mukavemet %10 azalır), bor ≥%99,9 (eğer hidrojen içeriği %0,01'i aşarsa, hidrojen kırılganlığı meydana gelecek ve mıknatısın çatlamaya yatkın hale gelmesine neden olacaktır). Yabancı maddelerin toplam miktarı (oksijen, karbon, hidrojen) ≤%0,1 olmalıdır.

Gruplama Hassasiyeti: ≤%0,01'lik gruplama hatasıyla otomatik bir tartım sistemi (doğruluk 0,001 g) kullanılır. Örneğin N45 sınıfının neodimyum oranının %31,5±%0,2 oranında kontrol edilmesi gerekmektedir. Neodim oranı %0,2 daha düşükse enerji ürünü 45MGOe'den 42MGOe'ye düşecektir. Bu arada, harmanlamadan sonra, homojen bileşimin sağlanması için karışımın nitrojen atmosferinde 30-60 dakika karıştırılması gerekir; yetersiz karıştırma süresi, yerel bileşim sapmalarına ve %5'i aşan performans dalgalanmalarına yol açacaktır.

3.2 Vakumlu Eritme (Oksidasyonun Önlenmesi için Anahtar Bağlantı)

Ekipman ve Koruma: 1000-1200°C sıcaklığa sahip orta frekanslı indüksiyon ocağı kullanılmaktadır. Yüksek saflıkta argon (saflık ≥%99,999, çiğ noktası ≤-60°C), 5-10L/dak akış hızıyla eritme işlemi sırasında eklenir. Çok düşük bir akış hızı, alaşımın oksidasyonuna neden olacak ve yüzeyde 2-3μm'lik bir oksit tabakası oluşturacak ve bunun daha sonraki kırma sırasında çıkarılması zor olacaktır. Erime süresi 1-2 saattir; aşırı erime süresi, nadir toprak elementlerinin buharlaşmasına neden olacak (neodimyum buharlaşma oranı saatte %0,5'tir) ve bileşim oranını etkileyecektir.

Külçe İşleme: Alaşım külçesi eritildikten sonra 24 saat içinde (sıcaklık 200°C'nin altına düştüğünde) kırılmalıdır. 48 saatten fazla bırakılırsa külçe içinde iri taneler (boyutu 100μm'yi aşan) oluşacak ve sonraki sinterleme sonrasında enerji ürünü %10-%15 oranında azalacaktır. Külçeyi 5-10 mm'lik parçacıklara ayırmak için bir çeneli kırıcı kullanılır; çok büyük (10 mm'yi aşan) parçacıklar daha sonraki ince öğütme işleminin zorluğunu artıracaktır; çok küçük (5 mm'den küçük) parçacıklar ise oksidasyona eğilimlidir.

3.3 Toz Hazırlama (Partikül Boyutu ve Morfolojinin Kontrolü)

Kırma İşlemi: Öncelikle 5-10mm'ye kadar kaba kırma için çeneli kırıcı kullanılır, ardından 3-5μm'ye (partikül boyutu hatası ≤0.5μm) kadar ince öğütme için havalı sınıflandırıcı değirmen kullanılır. Parçacık boyutundaki her 1μm sapma için mıknatıs yoğunluğu 0,1g/cm³ (standart yoğunluk 7,5-7,6g/cm³) değişir. Hava sınıflandırıcı değirmenin çalışma basıncı 0,6-0,8MPa'da kontrol edilir; çok düşük basınç eşit olmayan parçacık boyutuna yol açarken, çok yüksek basınç aşırı ince toz (2μm'den az) üreterek sinterleme topaklaşması riskini artırır.

Oksidasyonun Önlenmesi: İnce öğütme işleminin tamamı argon atmosferinde (oksijen içeriği ≤50ppm) gerçekleştirilir. Toz toplandıktan sonra hemen kapatılmalı ve paketlenmelidir (vakum derecesi ≤1×10⁻²Pa). 30 dakikadan daha uzun süre havaya maruz kalırsa, tozun oksijen içeriği 200 ppm'nin üzerine çıkacak ve sinterleme sonrasında mıknatısın içinde oksidatif gözenekler görünecek ve zorlayıcılık %8-%10 oranında azalacaktır.

3.4 Manyetik Alan Oluşumu (Manyetik Alanların Yönü)

Ekipman ve Parametreler: 200-300MPa eksenel basınç (basınçtaki her 50MPa artış için, yeşil yoğunluk 0.2g/cm³ artar) ve 1.5-2.0T radyal manyetik alan (manyetik alan gücündeki her 0.2T artış için, manyetik alan oryantasyon derecesi %5 artar) ile manyetik tozun kolay mıknatıslanma yönünün manyetik alan yönü ile hizalanmasını sağlayan çift yönlü bir presleme makinesi kullanılır. Oryantasyon derecesi ≥%90 olmalıdır; aksi takdirde enerji ürünü %15-%20 oranında azalacaktır.

Kalıp Tasarımı: Kalıp semente karbürden yapılmıştır (yüksek aşınma direncine ve 100.000'den fazla servis ömrüne sahiptir). İç duvardaki konumlandırma yapısı, halka şeklindeki yeşil gövdenin yuvarlaklık hatasının ≤0,1 mm ve yükseklik hatasının ≤0,05 mm olmasını sağlar. Kalıp sıcaklığı 50-60°C'de kontrol edilir; çok düşük bir sıcaklık ham gövdenin kolayca çatlamasına neden olurken, çok yüksek bir sıcaklık yağlayıcıyı geçersiz kılacak ve kalıptan ayrılmayı etkileyecektir.

3.5 Vakumlu Sinterleme (Kristal Yoğunlaştırma)

Sinterleme Eğrisi: Üç aşamalı bir ısıtma işlemi kesinlikle takip edilmelidir: ① Düşük sıcaklık aşaması (200-400°C): Yeşil gövdedeki yağlayıcıyı (çinko stearat gibi) çıkarmak için 5°C/dk ısıtma hızıyla 2 saat bekletin; aşırı ısıtma hızı, yağlayıcının çok çabuk buharlaşmasına neden olacak ve bu da ham gövdede çatlaklara neden olacaktır. ② Yüksek sıcaklık aşaması (1050-1120°C): Toz parçacıklarını yoğun bir kristal halinde sinterlemek için 4-6 saat tutun; Tutma süresindeki her 1 saatlik azalma için mıknatıs yoğunluğu 0,1 g/cm³ azalır. ③ Soğutma aşaması: 5°C/dakika hızla oda sıcaklığına soğutun; aşırı soğutma hızı iç gerilim oluşturacak ve mıknatısın kırılmasına neden olacaktır.

Vakum Derecesi Gereksinimi: Sinterleme fırınındaki vakum derecesi ≥1×10⁻³Pa olmalıdır. Yetersiz vakum derecesi (1×10⁻²Pa gibi) mıknatıs yüzeyinde oksidasyona neden olacak ve sonraki işlemler sırasında çıkarılması gereken 1-2μm'lik bir oksit tabakası oluşturarak malzeme israfını artıracaktır. Bu arada dengesiz vakum seviyeleri, farklı mıknatıs grupları arasında %5'ten fazla performans dalgalanmalarına neden olabilir.

3.6 Yaşlanma Tedavisi (Performans Optimizasyonu)

Birincil Yaşlandırma: Nd₂Fe₁₄B ana fazını çökeltmek için 900°C'de 2 saat tutun. ±5°C'lik bir sıcaklık sapması, ana faz içeriğinde %3-%5'lik bir değişikliğe neden olur. Tuttuktan sonra, hızlı sıcaklık değişimlerinden kaynaklanan iç stresi önlemek için 10°C/dakika hızla 600°C'ye soğutun.

İkincil Yaşlandırma: Ana fazın etrafında dağılan ve zorlayıcılığı artıran nadir toprak bakımından zengin fazları (örn. Nd₃Fe₁₄B) çökeltmek için 500-600°C'de 4 saat tutun. ±10°C'lik bir sıcaklık sapması koersivitede 100-200kA/m'lik bir değişikliğe neden olacaktır. 3 saatten az tutmak yetersiz koersivite iyileştirmesine yol açarken, 5 saatten fazla tutmak enerji ürününü %2-%3 oranında azaltır.

3.7 İşleme (Hassas Boyut Kontrolü)

Kaba İşleme: Sinterlenmiş iş parçasını neredeyse bitmiş boyutlara (0,1-0,2 mm işleme payı ile) kesmek için bir elmas taşlama diski (120-150 ağ gözü) kullanın. Kesme hızını 10-15 mm/dak'da kontrol edin; aşırı hız, kesme yüzeyi sıcaklığının 100°C'nin üzerine çıkmasına neden olarak yerel manyetikliğin giderilmesine yol açar. 0,05 mm'lik kesme derinliği sapması, sonraki ince talaş işleme için yetersiz toleransa neden olur ve boyut doğruluğunu etkiler.

Son İşleme: İç delik, dış daire ve uç yüz taşlama için elmas taşlama diski (200-300 mesh) ile CNC taşlama makinesi kullanın. Boyutsal doğruluğu sağlamak için taşlama ilerleme hızını geçiş başına 5-10μm olarak kontrol edin: çap toleransı ±0,02mm, yuvarlaklık ≤0,005mm ve yüzey pürüzlülüğü Ra ≤0,8μm. Taşlamadan sonra, daha sonraki yüzey işlemlerinde kabarmaya neden olabilecek artık taşlama kalıntılarını gidermek için nötr su bazlı bir temizleme maddesi (pH 7-8) kullanarak ultrasonik dalgalarla (40kHz frekans, 10-15 dakika) temizleyin. Yüksek hassasiyetli servo motor mıknatısları (örn. 50 mm çaplı halka mıknatıslar) için, lazer çap ölçerle son işlem sonrası inceleme, dış çap sapmasının ≤0,003 mm olmasını sağlayarak motor rotoru ile stator arasında çalışma gürültüsüne neden olan eşit olmayan hava boşluklarını önler.

3.8 Yüzey İşlemi (Korozyon Koruması)

Farklı yüzey işleme proseslerinin parametreleri ve uygulama senaryoları, aşağıdaki spesifik ayrıntılarla tam olarak eşleştirilmelidir:

Çinko Kaplama (Zn): Kaplama kalınlığı 5-10μm (yerel kalınlık sapması ≤1μm) olan asit çinko kaplamayı benimseyin. Kaplama sonrası pasifleştirme, korozyon direncini arttırmak için bir kromat çözeltisi (pH 2-3) kullanır. Nötr tuz püskürtme testi (%5 NaCl çözeltisi, 35°C) kızıl pas olmadan ≥48 saat sürmelidir. Düşük maliyetli (parça başına yaklaşık 0,5 RMB) kuru ortamlar (örn. iç mekan motorları, ofis ekipmanı sensörleri) için uygundur, ancak nem oranının ≥%80 olduğu ortamlarda hizmet ömrü yalnızca 1-2 yıldır.

Nikel-Bakır-Nikel Kaplama (Ni-Cu-Ni): Üç katmanlı bir elektrokaplama işlemini benimseyin: daha iyi yapışma için alt nikel (3-5μm), gelişmiş korozyon direnci için orta bakır (8-10μm) ve artan yüzey sertliği (sertlik ≥HV300) için üst nikel (4-5μm), toplam kalınlık 15-20μm. Tuz püskürtme testi ≥120 saat sürer, nemli ortamlar için uygundur (örn. su pompası motorları, dış mekandaki küçük ekipmanlar) ve 3-5 yıllık hizmet ömrüne sahiptir. Elektrokaplama sırasında akım yoğunluğunu kontrol edin (alt nikel için 1-2A/dm², orta bakır için 2-3A/dm², üst nikel için 1-1,5A/dm²); aşırı akım yoğunluğu kaba kaplamalara neden olarak görünümü ve korozyon direncini etkiler.

Epoksi Kaplama: 20-30μm kaplama kalınlığında (tekdüzelik sapması ≤2μm) elektrostatik püskürtmeyi benimseyin ve 120-150°C'de 30-60 dakika kürleyin. Kürlenmiş kaplama ≥5MPa yapışmaya (çapraz kesim testi) ve mükemmel asit-alkali direncine sahiptir (%5 H₂SO₄ veya %5 NaOH çözeltisine 24 saat batırıldıktan sonra soyulma veya renk değişikliği olmaz). Tıbbi ekipman (ör. MRI gradyan bobinleri) ve deniz ortamı ekipmanları (ör. deniz motorları) için uygundur; tuz püskürtme testi ≥200 saat sürer ve 5-8 yıllık hizmet ömrüne sahiptir. Ancak kaplamanın yüksek bir sıcaklık sınırı vardır (maksimum çalışma sıcaklığı ≤150°C), bu sınırın ötesinde yumuşama ve soyulma meydana gelir.

3.9 Mıknatıslanma (Manyetizma Aktaran)

Ekipman Seçimi: Mıknatıslanma yönüne göre özel ekipman seçin: eksenel mıknatıslama için tek kutuplu başlık mıknatıslayıcıları (manyetik alan gücü ≥2,5T), radyal mıknatıslama için çok kutuplu halka şeklinde mıknatıslama armatürleri (manyetik alan gücü ≥3,0T) ve dönüşleri kutup sayısına göre ayarlanan özel çok kutuplu mıknatıslama bobinleri (8-32 kutuplu) (örneğin, 16 kutuplu bobinler iki kez mıknatıslanır) 8 kutuplu bobinlerin dönüşleri).

Mıknatıslanma Parametreleri: Mıknatıslanma akımı mıknatısın koersivitesinin 3-5 katı olmalıdır. Örneğin, HcB=1200kA/m olan SH sınıfı mıknatıslar, doymuş mıknatıslanmayı sağlamak için 3600-6000kA/m'lik bir mıknatıslama akımı gerektirir (doymamışlık, enerji ürününü %10-%15 oranında azaltır). Mıknatıslanma süresini 0,1-0,5 saniyede kontrol edin (darbeli mıknatıslama); aşırı süre bobinin ısınmasına neden olur ve ekipman ömrünü etkiler. Bu arada, mıknatısı tam olarak mıknatıslama tertibatının merkezine konumlandırın; 0,5 mm'yi aşan bir konumlandırma sapması, uygulama performansını etkileyen manyetik alan yönü kaymasına neden olur (örneğin, motor rotorlarının mıknatıslanma sapması hız dalgalanmalarına neden olur).

Mıknatıslanma Sonrası İnceleme: Mıknatıslamadan sonra, mıknatıs üzerinde eşit olarak dağıtılmış 5 noktada (dış dairenin üst, alt, sol, sağ ve uç yüzün merkezi) yüzey manyetik alan gücünü ölçmek için bir Gaussmetre kullanın. Sapma ≤%5 olmalıdır; aksi takdirde, mıknatıslanma parametrelerini veya konumlandırmayı tekdüze manyetik alanlar sağlayacak şekilde yeniden ayarlayın.

3.10 Kapsamlı Denetim (Performans ve Kalite Kontrol)

Manyetik Performans Testi: Demanyetizasyon eğrisi yöntemini kullanarak BHmax, HcB, Br ve diğer parametreleri test etmek için kalıcı mıknatıslı malzeme test cihazı (örn. Model NIM-2000, doğruluk ±%0,5) kullanın. Parti başına rastgele 3-5 parça örnekleyin; Tek parça başarısız olursa numune boyutunu iki katına çıkarın. Arıza devam ederse partinin tamamı reddedilir. Test etmeden önce mıknatısı 2 saat boyunca 25°C±2°C'de koşullandırın (sıcaklık sapmaları sonuçları etkiler: Br, 1°C artış başına %0,1 azalır).

Boyut ve Görünüm Denetimi: Dış çap, iç çap, kalınlık, yuvarlaklık ve eşeksenlilik (iç delik ile dış daire arasındaki eşeksenlilik ≤0,01 mm) dahil olmak üzere ≥%10 örnekleme oranıyla boyut denetimi için bir koordinat ölçüm makinesi (doğruluk ±0,001 mm) kullanın. Arızalı ürünler ayrı olarak işaretlenir ve sonraki süreçlere girmeleri yasaktır. Yüzey çiziklerini (derinlik ≤0,1 mm ve uzunluk ≤2 mm ise nitelikli), kaplama soyulması (alan ≤0,5 mm² ise nitelikli) ve çatlakları (görünür herhangi bir çatlak reddedilir) tanımlamak amacıyla görünüm denetimi için bir görsel inceleme sistemi (çözünürlük ≥2 milyon piksel) kullanın. Görünüm kusur oranı %0,3'ün altında kontrol edilmelidir.

Güvenilirlik Testi: Yüksek sıcaklık stabilite testi (kalifikasyon için manyetik performans zayıflaması ≤%5 ile 1000 saat boyunca maksimum çalışma sıcaklığında tutma), düşük sıcaklık stabilite testi (kalifikasyon için ≤%2 performans zayıflaması ile 100 saat boyunca -40°C'de tutma) ve titreşim testi (10g ivme ile 10-2000Hz süpürme titreşimi, çatlak ve performans olmadan) dahil olmak üzere üç ayda bir güvenilirlik numunesi gerçekleştirin uzun vadeli güvenilirliği sağlamak için zayıflama ≤%3).

4. Tipik Uygulama Senaryoları: Altı Sektör için Temel Adaptasyon Çözümleri

Halka sinterlenmiş NdFeB mıknatısların uygulaması birçok alanı kapsamaktadır. Aşağıda her sektöre yönelik adaptasyon çözümlerinin ayrıntılı parametreleri ve etkileri yer almaktadır:

Uygulama Senaryosu	Temel Performans Parametresi Gereksinimleri	Yüzey İşlem Yöntemi	Anahtar Efektler
Yeni Enerji Araç Tahrik Motoru	Enerji ürünü 45-48MGOe (N45-N48), 150°C (SH sınıfı), radyal mıknatıslanma (8-16 kutuplu), dış çap 180-250 mm	Nikel-Bakır-Nikel Kaplama (15-20μm)	Motor gücü 200kW, hız 18000rpm, enerji dönüşüm verimliliği %97
Endüstriyel Servo Motor	Enerji ürünü 48-50MGOe (N48-N50), 180°C (UH sınıfı), çok kutuplu mıknatıslama (24-32 kutup), yuvarlaklık ≤0,003 mm	Epoksi Kaplama (20-30μm)	Konumlandırma doğruluğu ±0,001 mm, CNC makinesinin hassas işlemesine uygun
Kablosuz Şarj Cihazı	Enerji ürünü 33-36MGOe (N35), 100°C (M sınıfı), eksenel mıknatıslanma, dış çap 20-30 mm	Çinko Kaplama (5-10μm)	Şarj verimliliği 15W, hizalama sapması ≤2mm
Tıbbi MRI Gradyan Bobini	Enerji ürünü 38-42MGOe (N42), 120°C (H sınıfı), eksenel mıknatıslanma, tekdüzelik hatası ≤%0,05	Asit-Alkaliye Dayanıklı Epoksi Kaplama	Görüntüleme çözünürlüğü 0,5 mm, küçük beyin lezyonlarını açıkça gösteriyor
Rüzgar Türbini Rotoru	Enerji ürünü 38-40MGOe (N40), 150°C (SH sınıfı), radyal mıknatıslanma, dış çap 1000-1500 mm	Nikel-Bakır-Nikel Epoksi Kompozit Kaplama	Yıllık enerji üretimi %10 arttı, arıza oranı ≤0,5 kez/yıl
Inverter Klima Kompresörü	Enerji ürünü 38-42MGOe (N42), 100°C (M sınıfı), radyal mıknatıslanma, iç çap 30-40 mm	Çinko Kaplama (8-12μm)	Enerji tüketimi %30 azaldı, gürültü ≤40dB, soğutma hızı %20 arttı

5. Seçim Kılavuzu: Dört Adımlı Hassas Talep Eşleştirme

Uygunsuz seçim performans israfına veya ekipman arızasına yol açabilir. Aşağıdaki bilimsel bir seçim sürecidir:

5.1 Adım 1: Temel Parametre Gereksinimlerini Netleştirin

Manyetik Parametre Belirleme: Ekipman gücü ve performans gereksinimlerine göre gerekli enerji ürününü hesaplayın. Örneğin:

Küçük DC motorlar (güç ≤100W, tork ≤1N·m): Temel güç ihtiyaçlarını düşük maliyetle karşılamak için 28-36MGOe (N30-N35) enerji ürünü.

Orta boyutlu tahrik motorları (güç 100W-10kW, tork 1-10N·m): Performansı ve maliyeti dengelemek için enerji ürünü 38-48MGOe (N40-N48), endüstriyel otomasyon ekipmanlarına uygundur.

Büyük yüksek güçlü ekipman (güç ≥10kW, tork ≥10N·m): Yeni enerji araçları, rüzgar türbinleri ve diğer senaryolara uygun, yüksek tork çıkışı sağlamak için enerji ürünü 50-52MGOe (N50-N52).

Boyutsal Parametre Onayı: Halka mıknatısın dış çapını (D), iç çapını (d), kalınlığını (H) ve tolerans gereksinimlerini sağlayın. "Hacim = π×(D²-d²)×H/4" formülünü kullanarak ağırlığı hesaplayın ve ekipmanın ağırlık sınırlarına göre boyutları ayarlayın (örneğin, İHA motor mıknatısları ≤50g ağırlık gerektirir). Bu arada, montajı ve uygulamayı etkilemekten kaçınmak için yuvarlaklık (yüksek hassasiyet için ≤0,005 mm, standart hassasiyet için ≤0,01 mm) ve eş eksenlilik (≤0,01 mm) gibi geometrik toleransları belirtin.

Mıknatıslanma Yönü Seçimi: Ekipmanın manyetik alan gereksinimlerine göre belirleyin: motor rotorları için radyal mıknatıslama (çevreleyen manyetik alanlar gerektirir), hoparlörler ve sensörler için eksenel mıknatıslama (tek yönlü manyetik alanlar gerektirir) ve yüksek hassasiyetli servo motorlar için çok kutuplu mıknatıslama (çok kutuplu manyetik alanlar gerektirir), kutup sayısı hız gereksinimlerine göre ayarlanır (daha yüksek hız daha fazla kutup gerektirir, örneğin 10.000 rpm için 16-24 kutup) motorlar).

5.2 Adım 2: Çalışma Ortamı Koşullarını Değerlendirin

Sıcaklık Ortamı: İlgili dereceyi seçmek için ekipmanın çalışma ortamının maksimum sıcaklık ve sıcaklık dalgalanma aralığını ölçün:

Düşük sıcaklıklı ortamlar (-40-0°C, örneğin soğuk zincir ekipmanı): Standart N/M sınıfları yeterlidir (maksimum çalışma sıcaklığı 80-100°C, düşük sıcaklıklarda istikrarlı performans), maliyetleri azaltmak için yüksek sıcaklık sınıflarına gerek yoktur.

Normal sıcaklıktaki ortamlar (0-80°C, örneğin iç mekan motorları, tüketici elektroniği): N/M dereceleri yeterlidir; Kısa süreli sıcaklık dalgalanmalarının olduğu senaryolar için (örneğin yazın zayıf ısı dağılımı), bir güvenlik marjı ayırmak için H derecesini (120°C) seçin.

Yüksek sıcaklıktaki ortamlar (80-150°C, örneğin otomotiv motor bölmeleri, endüstriyel fırınlar): SH sınıfı (150°C) temel seçimdir; 150°C'ye yakın uzun süreli çalışma için, termal demanyetizasyondan kaçınmak amacıyla UH derecesini (180°C) seçin.

Ultra yüksek sıcaklıktaki ortamlar (150-200°C, örneğin havacılık ekipmanı): EH sınıfı (200°C), aşırı sıcaklıklarda istikrarlı performansı garantileyen tek seçenektir.

Korozyon ve Nem Ortamı: Çevresel aşındırıcılığa göre yüzey işlemini seçin:

Kuru ve temiz ortamlar (iç mekan ofis ekipmanları, ev aletleri): Çinko kaplama yeterlidir, düşük maliyetlidir ve temel koruma sağlar.

Nemli ortamlar (su pompaları, klimalar, dış mekan ekipmanları): Daha güçlü korozyon direnci için nikel-bakır-nikel kaplama, nemin ≤%90 olduğu ortamlar için uygundur.

Asit-alkali aşındırıcı ortamlar (tıbbi ekipman, kimyasal ekipman, deniz ortamları): Karmaşık aşındırıcı ortamlara uygun, asit-alkali ve tuz püskürtme direnci için epoksi kaplama.

Titreşim ve Darbe Ortamı: Yüksek titreşim senaryoları (inşaat makineleri, otomotiv şasi motorları, titreşim ivmesi 5-10g), niyobyum katkılı mıknatıslar (bükülme mukavemeti ≥200MPa, darbe mukavemeti ≥5kJ/m²) gibi daha yüksek mekanik mukavemete sahip mıknatıslar gerektirir. Bu arada, mıknatısın titreşimden kaynaklanan hasarını azaltmak için kurulum sırasında elastik tampon pedleri (1-3 mm kalınlığında silikon pedler) ekleyin; düşük titreşim senaryoları (iç mekan motorları, sensörler, titreşim ivmesi ≤5g) standart mekanik dayanıklılığa sahip mıknatıslar kullanabilir.

5.3 Adım 3: Performansı ve Maliyeti Dengeleyin

Aşırı Seçimden Kaçının: Yüksek notları körü körüne takip etmeden, gerçek ihtiyaçlara göre uygun notu seçin. Örneğin, ev tipi fan motorları (güç 50W, tork 0,5N·m) yalnızca N35 sınıfı (enerji ürünü 33-36MGOe) gerektirir; N52 sınıfının (enerji ürünü 50-52MGOe) seçilmesi maliyetleri %200 artırır ancak performansı (motor hızı, rüzgar kuvveti) %5'ten daha az artırır ve bu da maliyet israfına neden olur. Benzer şekilde, sıradan sensörler (algılama mesafesi 5 mm) N30 dereceli (enerji ürünü 28-30MGOe) standartları karşılar ve daha yüksek dereceler gerektirmez.

Toplu Tedarik Maliyet Optimizasyonu: 1000 adetten büyük satın alma miktarları için, performans gereksinimlerini karşılarken maliyetleri azaltmak amacıyla özelleştirilmiş bileşen parametrelerini tedarikçilerle görüşün. Örneğin, montaj hattı motorları için halka mıknatıslar satın alan bir endüstriyel ekipman fabrikası (enerji ürünü 40-42MGOe gerektirir, maksimum çalışma sıcaklığı 120°C), disprosiyum içeriğini %2'den %1,5'e düşürerek HcB ≥1000kA/m sağlarken satın alma maliyetlerini kilogram başına %15 oranında düşürür ve yıllık satın alma maliyetlerinde yaklaşık 80.000 RMB tasarruf sağlar. Bu arada, toplu tedarik, stok yokluğu nedeniyle üretim gecikmelerini önlemek için daha kısa teslimat döngüleri (standart 15 günden 7-10 güne kadar) için pazarlık yapabilir.

Boyutsal Optimizasyon Yoluyla Maliyet Ayarlaması: Ekipman montajını etkilemeden maliyetleri azaltmak için mıknatıs boyutlarını optimize edin. Örneğin, bir halka mıknatısın kalınlığının 5 mm'den 4,8 mm'ye düşürülmesi (0,2 mm montaj boşluğu gereksinimini karşılayarak), parça başına ağırlığı %4 oranında azaltır. Yıllık 100.000 parçalık tedarik ile bu, hammadde tüketimini yaklaşık 200 kg, yıllık maliyetleri ise yaklaşık 60.000 RMB azaltıyor. Ek olarak, standart boyutlu mıknatısların (ör. 50 mm, 60 mm dış çap) üretimi, standart olmayan boyutlara (ör. 52,3 mm dış çap) göre %10 - %15 daha düşük maliyetlidir; çünkü standart dışı boyutlar özel kalıplar gerektirir, kalıp maliyetlerini artırır ve üretim verimliliğini azaltır.

5.4 Adım 4: Tedarikçi Niteliklerini Doğrulayın

Sistem Sertifikasyonu Doğrulaması: Net kalite kontrol süreçleri (ör. ham madde denetimi, süreç içi denetim, nihai ürün %100 denetimi) sağlamak için ISO 9001 Kalite Yönetim Sistemi sertifikasına sahip tedarikçilere öncelik verin. Otomotiv uygulamaları için (ör. tahrik motorları, direksiyon sistemi sensörleri), tedarikçilerin, ürün tutarlılığı ve izlenebilirliğine (ör. ham madde tedarik kayıtlarının, üretim parametre kayıtlarının ve her parti için denetim raporlarının en az 3 yıl süreyle saklanması) ilişkin daha katı gereklilikler getiren IATF 16949 Otomotiv Kalite Yönetim Sistemi sertifikasına sahip olduğunu doğrulayın. Tıbbi ekipmanlarda (örn. teşhis cihazları, tedavi cihazları) kullanılan mıknatıslar için tedarikçilerin, sağlık sektörü hijyen ve güvenlik standartlarına uygunluğu sağlamak amacıyla ISO 13485 Tıbbi Cihaz Kalite Yönetim Sistemi sertifikasına sahip olması gerekir.

Test Yeteneği Değerlendirmesi: Tedarikçilerden test ekipmanlarının bir listesini ve yıllık kalibrasyon raporlarını sağlamalarını isteyin. Çekirdek test ekipmanı (örneğin, kalıcı mıknatıslı malzeme test cihazları, koordinat ölçüm makineleri), ulusal olarak tanınan metroloji kurumları tarafından ≤1 yıl geçerli kalibrasyon raporları ile kalibre edilmelidir. Ek olarak tedarikçiler, her parti için manyetik özellikler (ölçülen BHmax, HcB, Br değerleri), boyutsal sapmalar, yüzey işlem kalınlığı ve tuz püskürtme test sonuçları gibi önemli verileri içeren "fabrika denetim raporları" düzenlemelidir. Yüksek talep senaryoları için (örneğin, havacılık ekipmanı), test sonuçlarının objektifliğini sağlamak amacıyla üçüncü taraf denetim raporlarını (CNAS akreditasyonuna sahip laboratuvarlar tarafından yayınlanan) talep edin.

Üretim Tecrübesi ve Kapasite Doğrulaması: ≥5 yıl deneyime ve ≥500 ton yıllık üretim kapasitesine sahip tedarikçilere öncelik verin. Bu tür işletmeler tipik olarak olgun süreç kontrol yeteneklerine sahiptir (örneğin, toz parçacık boyutunun hassas kontrolü, sinterleme sıcaklığının stabilitesi), üretim dalgalanmalarından dolayı ürün performansında sapma riskini azaltır (örneğin, partiler arasında enerji ürünü sapması ≤%3). Bu arada tedarikçinin müşteri tabanını anlayın; Sizinkine benzer sektörlerdeki müşterilere hizmet vermişlerse (örneğin, yeni enerjili araç motor üreticileri veya tıbbi ekipman fabrikaları için ürünler sağlamak), sektör ihtiyaçlarını anlama ve iletişim maliyetlerini azaltma olasılıkları daha yüksektir. Ayrıca, yetersiz kapasiteden kaynaklanan teslimat gecikmelerini önlemek için tedarikçinin acil durum üretim kapasitesini (örneğin, acil siparişler için aylık üretim genişletme kapasitesi) doğrulayın.

6. Kullanım Önlemleri: Yaşam Döngüsü Riskinin Azaltılması

Performans zayıflamasını, güvenlik kazalarını veya ekipman arızalarını önlemek için taşıma, kurulum, kullanım, bakım ve imha sırasında halka sinterlenmiş NdFeB mıknatıslar için standart çalışma gereklidir. Özel gereksinimler aşağıdaki gibidir:

6.1 Taşıma: Çarpışma Önleme ve Manyetik Girişim Önleme

Ambalaj Koruması: "Köpük yastıklama kartonu ahşap palet" in çok katmanlı ambalaj yapısını benimseyin. Her mıknatıs, taşıma titreşimleri nedeniyle mıknatıs ile köpük arasındaki sürtünmeyi önlemek için köpük kutunun içinde ≤1 mm boşluk olacak şekilde bağımsız bir köpük kutuya (kalınlık ≥5 mm) sarılır. Birden fazla mıknatısı paketlerken, güçlü manyetik çekimin neden olduğu çarpışmaları önlemek için bitişik mıknatısların arasına manyetik izolasyon plakaları (örn. 0,5 mm kalınlığında demir saclar) yerleştirin (200 mm dış çapa sahip tek bir N45 sınıfı mıknatısın çekim kuvveti 500 kg'ın üzerindedir ve çarpışmalar kolayca kenar kırılmasına neden olabilir). Taşıma sırasında yağmur suyunun sızmasından kaynaklanan mıknatıs paslanmasını önlemek için ahşap paletlerin neme dayanıklı (su geçirmez boya ile kaplanmış) olması gerekir.

Taşıma Ortamı Kontrolü: Nakliye sıcaklığının ≤40°C ve nemin ≤%60 olmasını sağlamak için nakliye araçları sıcaklık ve nem kayıt cihazlarıyla donatılmalıdır. Yüksek sıcaklığa maruz kalma (örneğin yazın araç iç sıcaklığının 60°C'yi aşması) veya şiddetli yağmur gibi aşırı koşullarda taşımaktan kaçının. Bu arada, güçlü manyetik alan alanlarından (örneğin büyük trafo merkezlerinin veya elektromanyetik vinçlerin yakınında) geçen rotalardan kaçının. Bu tür alanlardan geçmek kaçınılmazsa, harici manyetik alanların mıknatıslar üzerindeki etkisini azaltmak için ambalajın dışına bir manyetik kalkan (örn. kalınlığı ≥1 mm olan kalıcı alaşımlı plaka) ekleyin (0,5 T'yi aşan harici manyetik alan güçleri, mıknatısların kısmi manyetikliğini kaybetmesine neden olabilir).

Yükleme ve Boşaltma Normları: Yükleme ve boşaltma için forklift veya vinç kullanın (paket ağırlığına göre seçilir; ≤50 kg ağırlığındaki tekli kutular için manuel taşımaya izin verilir). Paketleri doğrudan sürüklemeyin. Bireysel mıknatısları tutarken özel aparatlar kullanın (örneğin, kauçuk kaymaz katmanlara sahip pirinç aparatlar); Mıknatıslara doğrudan ellerinizle dokunmayın (özellikle güçlü çekime sahip olan ve kolayca el sıkışmasına neden olabilecek büyük boyutlu mıknatıslar). Çekimden kaynaklanan çarpışmaları önlemek için yükleme ve boşaltma sırasında mıknatıslar ile diğer metal bileşenler (örn. forklift çatalları) arasında ≥10 cm'lik bir mesafe bırakın.

6.2 Kurulum: Hassas Konumlandırma ve Standartlaştırılmış Çalıştırma

Alet Seçimi ve Kullanımı: Montaj aletleri, pirinç anahtarlar (cıvata özelliklerine göre seçilmiştir), plastik tornavidalar ve seramik bağlantı elemanları gibi manyetik olmayan malzemelerden yapılmalıdır. Karbon çeliğinden aletler (örn. sıradan anahtarlar, pense) kullanmayın, çünkü karbon çeliği aletler mıknatıslar tarafından güçlü bir şekilde çekilecektir. Ani çekim, aletlerin mıknatıslarla çarpışmasına neden olabilir (yüzeyde çizikler veya çatlaklar oluşmasına neden olur) ve aletin yüzeyindeki demir talaşları mıknatıslara yapışarak "yerel manyetik kısa devreler" oluşturur (düzensiz manyetik alan dağılımına yol açar, örneğin motor tork dalgalanmalarında %10 artış). Kurulum sırasında mıknatısların geçici olarak sabitlenmesi gerekiyorsa, manyetik olmayan bant (örn. poliimid bant) kullanın; Şeffaf bant kullanmayın (kolayca yapışkan kalıntılar bırakarak sonraki kaplama kalitesini etkiler).

Kurulum Boşluğu ve Eş Eksenlilik Kontrolü: Ekipman tasarımı gereksinimlerine göre kurulum boşluklarını ayırın. Örneğin, motor rotoru ile stator arasındaki hava boşluğu tipik olarak 0,2-0,5 mm'dir. Kurulum sırasında boşluğu kontrol etmek için kalınlık ölçer (doğruluk 0,01 mm) kullanın ve çevre çevresinde eşit boşluklar olmasını sağlayın (sapma ≤0,05 mm). Aşırı küçük boşluklar, motorun çalışması sırasında "sürtünmeye" (rotor ile stator arasında sürtünme) neden olacak ve bu da mıknatıs yüzey kaplamasının aşınmasına ve manyetik toz dökülmesine yol açacaktır. Aşırı büyük boşluklar, manyetik akı sızıntı oranını artıracaktır (boşluktaki 0,1 mm'lik bir artış, sızıntı oranını %5 artırır), bu da motor çıkış gücünün azalmasına neden olur. Bu arada, mıknatıs ile montaj mili arasındaki eşeksenliliğin ≤0,01 mm olduğundan emin olun; bu, kadranlı gösterge kullanılarak tespit edilebilir (doğruluk 0,001 mm). Aşırı eşeksenlilik sapması, mıknatıs yüksek hızlarda döndüğünde dengesiz merkezkaç kuvvetine neden olacak ve bu da ekipmanın titreşimine yol açacaktır (5g'yi aşan titreşim ivmesi mıknatısın gevşemesine neden olabilir).

Çoklu Mıknatıslı Montaj Sırası ve Koruma: Birden fazla halka mıknatısın eş eksenli olarak monte edilmesi gerektiğinde (örneğin, 6 mıknatıstan oluşan bir motor rotoru), montaj sırasını "heteropolar çekim" ilkesine göre belirleyin. İlk olarak, konumlandırma pimlerini kullanarak ilk mıknatısı montaj tabanına sabitleyin, ardından manyetik izolasyonlu özel bir sabitleme (örneğin, plastik bir itme bloğu) kullanarak ikinci mıknatısı eksenel olarak itin. Parmaklarınızın iki mıknatıs arasında sıkışmasını önlemek için doğrudan el temasından kaçının. Her bir mıknatısı taktıktan sonra, doğru manyetik alan yönünü sağlamak amacıyla yüzey manyetik alan gücünü tespit etmek için bir gaussmetre kullanın (tersine kurulum, genel manyetik devrenin karşılıklı olarak iptal edilmesine neden olacak ve ekipmanın normal çalışmasını engelleyecektir). Tüm montajları tamamladıktan sonra, ekipmanın çalışması sırasında mıknatısların eksenel hareketini önlemek için mıknatısların her iki ucuna tespit halkaları (örn. kalınlığı ≥3 mm olan paslanmaz çelik halkalar) takın.

6.3 Kullanım: Gerçek Zamanlı İzleme ve Aşırı Yük Önleme

Gerçek Zamanlı Sıcaklık İzleme: Çalışma sıcaklığını gerçek zamanlı olarak izlemek için mıknatısların yakınına sıcaklık sensörleri (örn. ±0,1°C doğrulukta PT100 platin direnç sensörleri) takın. Sıcaklık verileri ekipman kontrol sistemine bağlanmalıdır. Sıcaklık maksimum çalışma sıcaklığının %90'ına ulaştığında (örneğin, maksimum çalışma sıcaklığı 150°C olan SH sınıfı mıknatıslar için alarm sıcaklığını 135°C'ye ayarlayın), bir alarmı tetikleyin ve sürekli sıcaklık artışının neden olduğu geri döndürülemez mıknatıslanmayı önlemek için ekipman yükünü azaltın (örneğin motor hızını 18.000 rpm'den 15.000 rpm'ye düşürün). Sensörlerin kurulamadığı küçük ekipmanlar için (örn. mikro sensörler), kızılötesi termometre (doğruluk ±1°C) kullanarak mıknatıs yüzey sıcaklığını düzenli olarak tespit edin. Tespit sıklığı, kullanım yoğunluğuna göre belirlenir (örneğin, sürekli çalışan ekipman, her 2 saatte bir tespit gerektirir).

Yük Kontrolü ve Anormal İşleme: Mıknatısların nominal performans parametrelerine göre ekipman yükünün üst sınırını ayarlayın; aşırı çalışmaya izin vermeyin. Örneğin, endüstriyel bir motoru destekleyen N45 dereceli halka mıknatıs için (nominal tork 10N·m), ekipman yükünün ≤9N·m'de kontrol edilmesi gerekir (%10 güvenlik payı saklıdır). 11N·m'de uzun süreli aşırı yük çalışması, motorun bakır kaybını ve demir kaybını artıracak, mıknatıs sıcaklığını daha da artıracaktır (her %10 aşırı yük için 8-10°C artış). Aynı zamanda mıknatıslar daha fazla elektromanyetik kuvvet taşıyacak ve bu da içeride mikro çatlaklara neden olabilecektir (çatlak yayılması enerji ürününü %10-%15 oranında azaltacaktır). Ekipmanda anormallikler meydana geldiğinde (örn. ani hız düşüşü, artan gürültü), arızanın büyümesini önlemek için mıknatısların manyetikliğinin giderilip giderilmediğini, gevşeyip gevşemediğini veya hasar görüp görmediğini kontrol etmek için makineyi derhal durdurun.

Manyetik Girişim Koruması: Mıknatısları güçlü manyetik alan kaynaklarının (örn. elektromanyetik kaynak makineleri, büyük elektromıknatıslar) yakınına yerleştirmekten kaçının; çünkü güçlü manyetik alanlar, mıknatısların ters mıknatıslanmasına neden olabilir (manyetiklik giderme oranı %30'u aşar). Ekipmanın elektromanyetik girişimin olduğu bir ortamda kullanılması gerekiyorsa (örneğin, birden fazla frekans dönüştürücünün bulunduğu fabrika atölyeleri), mıknatısların bulunduğu bileşenler üzerinde manyetik koruma uygulayın (örneğin, kalınlığı ≥2 mm olan kalıcı alaşımdan yapılmış bir koruma takın). Harici elektromanyetik paraziti etkili bir şekilde absorbe etmek ve manyetik alan dalgalanmalarının ekipman doğruluğunu etkilemesini önlemek için ekranın topraklama direnci ≤4Ω olmalıdır (örn. sensör algılama hatasının ±0,1 mm'den ±0,5 mm'ye artması).

6.4 Bakım ve İmha: Düzenli Denetim ve Çevre Koruma

Düzenli Bakım Planı: Üç aylık ve yıllık bakım planları geliştirin. Üç aylık bakım şunları içerir: mıknatıs yüzeyinin temizlenmesi (tozu ve yağı temizlemek için alkole batırılmış tüy bırakmayan bir bezle silmek, yabancı maddelerin manyetik alan dağılımını etkilemesini önlemek), yüzey kaplamasının incelenmesi (soyulma ve pasın kontrol edilmesi; küçük alan pas bulunursa, ince zımpara kağıdı (≥800 ağ gözü) ile hafifçe cilalayın ve pas önleyici boya uygulayın) ve montaj bağlantı elemanlarının incelenmesi (örn. cıvataların ve tespit halkalarının gevşek olup olmadığını kontrol edin; bunları M8 cıvatalar için 25N·m gibi tasarlanmış tork gereksinimlerine göre zamanında). Yıllık bakım şunları içerir: manyetik özelliklerin numune alınması ve test edilmesi (parti başına ekipmanın %5'inden numune alınması, mıknatısların BHmax ve Br parametrelerinin sökülmesi ve test edilmesi; zayıflama %5'i aşarsa seri incelemesi yapın) ve eskiyen bileşenlerin değiştirilmesi (örneğin, manyetik kalkanların ve tampon pedlerin 3 yıllık kullanımdan sonra değiştirilmesi gerekir).

Bertaraf Özellikleri: Atık halka sinterlenmiş NdFeB mıknatıslar, nadir toprak elementleri içeren tehlikeli atıklardır ve "Tehlikeli Atık İşletme İzni" olan işletmeler tarafından kullanılmalıdır; bunları rastgele atmayın veya evsel atıklarla karıştırmayın. Atmadan önce, atık mıknatısların güçlü çekiminden kaynaklanan güvenlik kazalarını (örn. geri dönüşüm sırasında metal bileşenlerin çekilmesinden kaynaklanan çarpışmalar) önlemek için özel manyetik giderme ekipmanı kullanarak (manyetik özellikleri orijinal değerin %1'inden daha azına indirmek için ters manyetik alan uygulayarak) mıknatısları manyetikliği giderin. Geri dönüşüm değerine sahip mıknatıslar (örneğin, çatlak veya pas yok, manyetik performans zayıflaması ≤%10), nadir toprak elementlerini (örneğin neodimyum, disprosyum) çıkarmak için profesyonel geri dönüşüm işletmelerine devredilebilir ve geri kazanılan nadir topraklar, kaynak geri dönüşümünü sağlamak için yeni mıknatısların üretiminde yeniden kullanılabilir. Geri dönüşüm değeri olmayan mıknatısların zararsız bir işleme tabi tutulması gerekir (örneğin, yüksek sıcaklıkta oksidasyon, demir ve nadir toprak elementlerinin 800-1000°C'lik bir ortamda kararlı oksitlere dönüştürülmesi). İşleme verileri, çevre koruma departmanları tarafından incelenmek üzere kaydedilmeli ve arşivlenmelidir (saklama süresi ≥5 yıl).

7. Sıkça Sorulan Sorular (SSS)

Halka sinterlenmiş NdFeB mıknatısların seçimi, kullanımı ve bakımı sırasında endüstri uygulayıcıları sıklıkla çeşitli pratik sorularla karşılaşırlar. Aşağıda 8 yüksek frekanslı soru ve profesyonel yanıtlar yer almaktadır:

7.1 Mıknatısı bir süre kullandıktan sonra manyetik alan gücü azalır. Tersinir mi yoksa geri döndürülemez manyetiklik giderme mi olduğu nasıl belirlenir?

Bu, başlangıçta "sıcaklık geri kazanım yöntemi" kullanılarak belirlenebilir: Mıknatısı 24 saat boyunca 25°C±2°C'lik normal sıcaklıktaki bir ortama yerleştirin, ardından yüzey manyetik alan gücünü ölçmek için bir gaussmetre kullanın. Eğer güç, soğuma öncesine kıyasla %50'den daha fazla bir oranda toparlanırsa ve yeniden mıknatıslanma sonrasında orijinal performansın %90'ından fazlasına geri dönebilirse, bu, tersine çevrilebilir demanyetizasyondur (çoğunlukla kısa süreli aşırı ısınma veya zayıf harici manyetik alan girişiminden kaynaklanır). Oda sıcaklığında bekletildikten sonra mukavemette önemli bir iyileşme yoksa veya yeniden mıknatıslanma sonrasında performans hala orijinal değerin %80'inden düşükse, bu geri döndürülemez demanyetizasyondur (çoğunlukla uzun süreli aşırı ısınma, güçlü ters manyetik alanlar, iç çatlaklar veya pas nedeniyle oluşur). Örneğin bir motorda kullanılan SH sınıfı mıknatıs (maksimum çalışma sıcaklığı 150°C), 160°C'de 2 saat çalıştıktan sonra manyetik alan kuvvetinde %20'lik bir azalma olur. Oda sıcaklığında bekletildikten sonra mukavemet %12 oranında geri kazanılır ve yeniden mıknatıslanma sonrasında orijinal değerin %95'ine geri döner, bu da tersinir bir manyetiklik giderme işlemidir. 180°C'de 10 saat süreyle çalışırsa, manyetik alan gücü %40 oranında azalır, oda sıcaklığında bekletildikten sonra herhangi bir iyileşme olmaz ve geri döndürülemez bir manyetiklik giderme işlemi olan yeniden mıknatıslama sonrasında orijinal değerin yalnızca %60'ı geri yüklenir.

7.2 Halka mıknatısın mıknatıslanma yönünün doğru olup olmadığını tespit etmek için basit bir yöntem nasıl kullanılır?

"Pusula konumlandırma yöntemi" veya "demir tozu dağıtım yöntemi" kullanılabilir: ① Pusula konumlandırma yöntemi: Bir pusulayı mıknatısın dış yüzeyine yaklaştırın ve mıknatısı yavaşça döndürün. Pusula iğnesi her zaman mıknatısın radyal yönüyle tutarlıysa (mıknatısın N veya S kutbunu işaret ediyorsa), radyal olarak mıknatıslanır. İğne her zaman mıknatısın eksenel yönü ile tutarlıysa (mıknatısın uç yüzüne işaret eder), eksenel olarak mıknatıslanır. İğne farklı konumlarda farklı yönlere işaret ediyorsa (örneğin, iğne her 45° dönüş için 90° saparsa), çok kutuplu mıknatıslanır ve kutup sayısı iğne sapmalarının sayısıyla eşleşir (örneğin, tam dönüş başına 8 sapma 8 kutuplu mıknatıslanmayı gösterir). ② Demir tozu dağıtım yöntemi: İnce demir tozunu (partikül boyutu 100-200 ağ gözü) mıknatıs yüzeyine eşit şekilde serpin ve mıknatısa hafifçe vurun. Demir tozu radyal yön boyunca düzenlenirse (iç delikten dış daireye radyal çizgiler oluşturarak), radyal olarak mıknatıslanır. Eksenel yön boyunca düzenlenirse (üst uç yüzden alt uç yüze paralel çizgiler oluşturarak), eksenel olarak mıknatıslanır. Çok kutuplu mıknatıslama için demir tozu farklı kutup bölgelerinde yoğun küçük çizgiler oluşturacak ve çizgilerin yönü polariteye göre değişecektir.

7.3 Halka mıknatısın yüzeyinde çizikler veya hafif pas varsa bu performansı etkiler mi?

Bunun hasar derecesine ve konuma göre değerlendirilmesi gerekir: ① Çizik derinliği kaplama kalınlığının ≤1/3'ü ise (örneğin, çinko kaplama kalınlığı 8μm, çizik derinliği ≤2,5μm) ve çalışmayan bir alanda bulunuyorsa (örneğin mıknatısın manyetik alan çıkışına katılmayan uç yüzü), çapakları gidermek için ince zımpara kağıdı (≥800 mesh) ile cilalayın ve alkolle temizleyin; performans etkilenmeyecektir. Çizik çalışma alanında bulunuyorsa (örn. motor statorunun karşısındaki dış yüzey), derinlik sığ olsa bile, düzensiz manyetik alan dağılımına neden olabilir (yerel manyetik alan gücü %5-%8 oranında azalır). Değiştirilip değiştirilmeyeceği ekipmanın manyetik alan düzgünlüğü gereksinimlerine bağlıdır (örneğin, yüksek hassasiyetli servo motorların değiştirilmesi gerekirken sıradan fan motorları kullanılmaya devam edilebilir). ② Yüzeyde alt tabakaya nüfuz etmeyen nokta benzeri pas varsa (alan ≤1mm²) (bıçakla kazıdığınızda pas tozu düşmez), önce pası ince zımpara kağıdıyla parlatın, ardından bir kat pas önleyici boya uygulayın (örn. 5-10μm kalınlığında epoksi pas önleyici boya); kuruduktan sonra kullanıma devam edilebilir. Pas alanı %5'i aşarsa veya pul pul pas katmanları ortaya çıkarsa (alt tabaka hasarı kazıma sonrasında görülebilir), yerel zorlayıcılık azalacaktır (paslı alandaki HcB 100-200kA/m oranında azalabilir) ve uzun süreli kullanım genel manyetikliğin giderilmesine neden olabilir; mıknatıs değiştirilmelidir.

7.4 Küçük ekipmandaki sınırlı alan nedeniyle, büyük boyutlu halka mıknatıslar kullanım için daha küçük boyutlara kesilebilir mi?

Kendi kendine kesme önerilmez; profesyonel tedarikçiler tarafından özelleştirilmiş işleme gereklidir. Kendiliğinden kesmenin üç ana sorunu vardır: ① Manyetik alan yapısının bozulması: Sinterlenmiş NdFeB'nin manyetik alanları belirli bir şekilde düzenlenmiştir. Sıradan aletlerle (örn. açılı taşlama makineleri, demir testereleri) kesim yapmak şiddetli titreşime ve yüksek sıcaklıklara (yerel sıcaklıklar 200°C'yi aşar) neden olur ve bu da düzensiz manyetik alanlara yol açar. Kesildikten sonra enerji ürünü %20-%30 oranında azalabilir ve yeniden mıknatıslama ile geri kazanılamaz. ② Çatlama riskinin artması: Mıknatıslar nispeten kırılgandır (bükülme mukavemeti yaklaşık 150-200 MPa) ve kendi kendine kesme sırasındaki eşit olmayan kuvvet, kolayca nüfuz eden çatlaklara neden olabilir (çatlak oranı %50'yi aşar). Çatlak mıknatıslar kullanım sırasında kırılarak ekipmanın arızalanmasına neden olabilir. ③ Şiddetli yüzey oksidasyonu: Mıknatıs alt tabakası (%60-%70 demir içeren) kesme sırasında havaya maruz kalır ve hızlı oksidasyona eğilimlidir (2 saat içinde kesme yüzeyinde kırmızı pas görülür), bu durum sonraki yüzey işlemiyle tamamen onarılamaz. Profesyonel tedarikçiler, mıknatısı mıknatıslanmadan önce gerekli boyuta kesmek için elmas tel kesme makineleri (kesme sıcaklığı ≤50°C, titreşim genliği ≤5μm) kullanarak "ön-mıknatıslama kesme" işlemini kullanır. Kesimden sonra, manyetik performansın etkilenmemesini sağlamak için ±0,01 mm'ye kadar kesme doğruluğu ile yüzey işleme ve mıknatıslama gerçekleştirilir.

7.5 Satın alınan aynı model halka mıknatısların partileri arasında performans farklılıkları vardır. Bu nasıl çözülür?

Öncelikle farklılıkların nedenlerini analiz etmek için tedarikçiyle birlikte çalışın. Yaygın çözümler aşağıdaki gibidir: ① Parametre tutarlılığını doğrulayın: BHmax, HcB ve Br gibi temel parametrelerin kararlaştırılan tolerans aralığı içinde olup olmadığını doğrulamak için her partinin fabrika denetim raporunu kontrol edin (örneğin, N45 sınıfının kararlaştırılan enerji ürünü sapması ≤%3). Tolerans aşılırsa tedarikçiden malları iade etmesini veya değiştirmesini talep edin. Tolerans aralığı dahilinde ancak ekipmanın performans tutarlılığı açısından son derece yüksek gereksinimleri varsa (örneğin, çok mıknatıslı senkronize çalışan motorlar, parti enerji ürünü sapması ≤%2 gerektirir), üretim toleransını daraltmak için tedarikçiyle görüşün (örneğin, toz parçacık boyutu kontrolünü ve sinterleme sıcaklığı stabilitesini optimize ederek). Gerekirse, örnekleme oranını artırın (%10'dan %20'ye) ve daha benzer performansa sahip ürünleri gruplara ayırın (örneğin, 44-45MGOe ve 45-46MGOe enerji ürünü olan mıknatısları ayrı ayrı gruplandırarak), farklı performansa sahip mıknatısların dengesiz ekipman çalışmasına neden olmasını önleyin. ② Üretim sürecini takip edin: Performans farklılıklarının ham madde partilerindeki değişikliklerden (örn. nadir toprak elementi saflığında dalgalanmalar) veya proses parametrelerindeki ayarlamalardan (örn. sinterleme sıcaklığı sapması 5°C'yi aşan) kaynaklanıp kaynaklanmadığını belirlemek için tedarikçiden farklı partilerin üretim kayıtlarını (örn. ham madde oranı, sinterleme sıcaklığı eğrisi, yaşlandırma işlemi parametreleri) sağlamasını isteyin. Sorun süreçten kaynaklanıyorsa, tedarikçiden süreci ayarlamasını isteyin (örneğin, ham madde partisini değiştirmek, sinterleme fırını sıcaklık sensörünü kalibre etmek) ve sonraki partiler için süreç doğrulama raporları sağlayın. ③ Envanter sınıflandırma yönetimini oluşturun: Parti farklılıkları tamamen ortadan kaldırılamıyorsa, depolama sırasında her mıknatıs grubunu ayrı ayrı işaretleyin, temel performans parametrelerini kaydedin ve bunları çapraz parti karışımını önlemek için "önce aynı parti" ilkesine uygun olarak kullanın. Bu arada, benzer performansa sahip farklı partilerden gelen ürünler için, her grup içindeki performans farklılıklarını en aza indirmek ve ekipman üzerindeki etkileri azaltmak için manyetik performans testi yoluyla (örneğin, HcB sapması ≤50kA/m olan mıknatısları gruplandırma) "eşleştirme gruplandırması" gerçekleştirin.

7.6 Halka mıknatısları düşük sıcaklıktaki ortamlarda (örn. -40°C) kullanırken özel bir işlem gerekli midir?

Düşük sıcaklıktaki ortamlarda özel bir işlem gerekli değildir, ancak iki noktaya dikkat edilmelidir: ① Performans değişikliği özellikleri: -40°C ile oda sıcaklığı arasındaki sıcaklık aralığında, sinterlenmiş NdFeB mıknatısların manyetik performansı, herhangi bir manyetiklik giderme sorunu olmaksızın, hafifçe artar (örneğin, -40°C'de N35 sınıfı mıknatıslar için, Br 25°C'ye göre %2-%3 daha yüksektir ve HcB %5-%8 daha yüksektir). Bu nedenle soğuk zincir ekipmanları (örn. frigorifik kamyon motorları) ve dış mekan düşük sıcaklık sensörleri için uygundurlar. Bununla birlikte, düşük sıcaklıkların mıknatısların mekanik özellikleri üzerindeki etkisine dikkat edilmelidir; düşük sıcaklıklarda kırılganlık biraz artar (bükülme mukavemeti %5-%10 oranında azalır). Montaj sırasında şiddetli darbelerden (çarpma, düşürme gibi) kaçınılmalı ve düşük sıcaklık darbesinden dolayı çatlama riskini azaltmak için mıknatıs ile montaj tabanı arasına esnek tampon pedler (örn. 1-2 mm kalınlığında silikon pedler) eklenebilir. ② Termal genleşme adaptasyonu: Mıknatıs diğer metal bileşenlerle (örneğin, çoğunlukla 45# çelikten yapılmış motor milleri) monte edilmişse, termal genleşme katsayılarındaki fark dikkate alınmalıdır (sinterlenmiş NdFeB'nin termal genleşme katsayısı yaklaşık 8×10⁻⁶/°C iken 45# çeliğin yaklaşık 11×10⁻⁶/°C'si vardır). Düşük sıcaklıktaki ortamlarda, iki malzeme farklı şekilde büzülür ve bu da montaj boşluğunu artırabilir (örneğin, 200 mm çaplı mıknatıs-şaft uyumu için boşluk, 25°C'den -40°C'ye soğutulduğunda 0,05 mm artabilir). Ekipmanın sıkı boşluk gereksinimleri varsa (örneğin, ≤0,1 mm boşluk gerektiren hassas servo motorlar), tasarım aşamasında bir boşluk telafisi miktarı rezerve edilebilir (örneğin, oda sıcaklığındaki montaj boşluğunu 0,1 mm'den 0,05 mm'ye düşürmek) veya daha benzer termal genleşme katsayılarına sahip eşleşen malzemeler (örneğin, yaklaşık 9 × 10⁻⁶/°C termal genleşme katsayısına sahip titanyum alaşımlı miller) seçilebilir.

7.7 Bir halka mıknatısın "doymuş mıknatıslanma" durumuna ulaşıp ulaşmadığı nasıl belirlenir?

Bu, "manyetik performans test yöntemi" veya "ekipman çalışma etkisi yöntemi" kullanılarak belirlenebilir: ① Manyetik performans test yöntemi: Mıknatısın manyetiklik giderme eğrisini tespit etmek için kalıcı mıknatıslı malzeme test cihazı kullanın. Demanyetizasyon eğrisinin "bükülme noktası" (yani HcB'ye karşılık gelen nokta) açıksa ve BHmax, sınıfın standart değerine ulaşırsa (örneğin, N45 sınıfı için BHmax ≥43MGOe), mıknatıs doymuş kabul edilir. Demanyetizasyon eğrisinin belirgin bir bükülme noktası yoksa veya BHmax standart değerden %10'dan daha düşükse (örneğin, N45 sınıfının BHmax'ı yalnızca 38MGOe ise), doymamıştır. Ek olarak kalıcılık Br ölçülebilir; Br, tenörün standart değerinin %95'inden fazlasına ulaşırsa (örneğin, N45 sınıfı için standart Br ≥1,35T, ölçülen Br ≥1,28T), doymuş olarak da belirlenebilir. ② Ekipman çalışma etkisi yöntemi: Mıknatısı ekipmana takın ve nominal performansı gerçek çalışma performansıyla karşılaştırın. Gerçek çıkış (örn. motor torku, sensör algılama mesafesi) nominal değerin %95'inden fazlasına ulaşırsa ve stabil çalışırsa (tork dalgalanmaları veya aşırı algılama hataları yoksa), mıknatıslama doymuştur. Gerçek çıkış, nominal değerden %10'dan daha düşükse (örneğin, motorun nominal torku 10N·m, ancak gerçek tork yalnızca 8,5N·m'dir) ve diğer ekipman bileşeni arızaları (örneğin, bobin hasarı, mekanik sıkışma) göz ardı edilirse, mıknatıs muhtemelen doymamıştır ve yeniden mıknatıslanması gerekir (örneğin, daha yüksek bir mıknatıslama akımı uygulayarak, örneğin 4000kA/m'den 4000kA/m'ye yükselterek) 5000kA/m).

7.8 Halka mıknatısların "manyetik yaşlanma" olgusu nedir? Manyetik yaşlanma hızı nasıl yavaşlatılır?

"Manyetik yaşlanma", çevresel faktörler (sıcaklık, nem, titreşim) nedeniyle uzun süreli kullanım sırasında mıknatısların manyetik performansının kademeli olarak zayıflamasını ifade eder; bu zayıflama, BHmax ve Br'de yıllık düşüşler ve HcB'de tipik olarak yıllık %1-%3 zayıflama oranıyla (normal kullanım koşulları altında) hafif dalgalanmalar olarak kendini gösterir. Manyetik yaşlanmayı yavaşlatmaya yönelik önlemler aşağıdaki gibidir: ① Çalışma sıcaklığını kontrol edin: Maksimum çalışma sıcaklığına yakın ortamlarda uzun süreli kullanımdan kaçının (örneğin, maksimum çalışma sıcaklığı 150°C olan SH sınıfı mıknatıslar için sıcaklığın 130°C'nin altında kontrol edilmesi önerilir). Sıcaklıktaki her 10°C'lik düşüş, manyetik yaşlanma oranını %20-30 oranında azaltabilir. Yüksek sıcaklık senaryoları için, mıknatısın çalışma sıcaklığını düşürmek amacıyla ekipmanın ısı dağıtımını optimize edin (örneğin, soğutma fanları ekleyerek, termal iletken silikon gresi kullanarak). ② Korozyon önleyici korumayı güçlendirin: Mıknatıs yüzey kaplamasını düzenli olarak inceleyin; Kaplamada hasar bulunursa (örn. çizikler, soyulmalar), alt tabakanın oksidasyonunu önlemek için bunu derhal epoksi boyayla (5-10μm kalınlığında) onarın. Nemli ortamlarda, ortam nemini %60'ın altında kontrol etmek için mıknatısların etrafına neme dayanıklı kapaklar (örn. kurutuculu akrilik kapaklar) takın. ③ Titreşimi ve darbeyi azaltın: Yüksek titreşimli ekipmanlar için (örn. inşaat makinesi motorları), mıknatıs ile montaj tabanı arasına tampon pedler eklemenin yanı sıra, mıknatısın gevşemesini ve ilave titreşimi önlemek için montaj bağlantı elemanlarını (örn. cıvata torku) düzenli olarak kontrol edin. Bu arada, sık sık ekipman başlatma-durdurma döngülerinden kaçının (sık başlatma-durdurmalar, tekrarlanan manyetik alan değişikliklerine neden olur, manyetik alan bozukluğunu hızlandırır) ve tek çalışma süresini uzatın (örneğin, günlük başlatma-durdurma sayısını ≤10'a kadar kontrol etmek).

8. Manyetik Performans Test Ekipmanlarının Seçimi ve Kullanımı: Test Doğruluğunun Sağlanması

Manyetik performans testi, halka sinterlenmiş NdFeB mıknatısların kalitesinin kontrol edilmesinde önemli bir bağlantıdır. Test senaryosuna (laboratuvar, saha) göre uygun ekipman seçilmeli ve çalışma prosedürleri standartlaştırılmalıdır. Özel gereksinimler aşağıdaki gibidir:

8.1 Temel Test Ekipmanı Türleri ve Adaptasyon Senaryoları

Ekipman Tipi	Test Parametreleri	Doğruluk Aralığı	Adaptasyon Senaryoları	Çalışma Noktaları	Bakım Gereksinimleri
Kalıcı Mıknatıslı Malzeme Test Cihazı (örn. Model NIM-2000)	BHmax, HcB, Br, Demanyetizasyon Eğrisi	±%0,5	Laboratuvar Toplu Kapsamlı Testler	① Örnekleri 2 saat boyunca 25°C±2°C'de şartlandırın; ② Eğrinin bozulmasını önlemek için sıkma sırasında numuneyi ortalayın; ③ Test etmeden önce ekipmanı kalibre edin (standart numunelerle doğrulayın, hata ≤%0,3)	① Tozu gidermek için test bobinini ayda bir temizleyin; ② Yıllık olarak metrolojik kalibrasyona gönderin ve kalibrasyon raporunu saklayın; ③ Güçlü manyetik alan ortamlarında (örn. elektromıknatısların yakınında) kullanmaktan kaçının
Taşınabilir Gaussmetre (örn. Model HT201)	Yüzey Manyetik Alan Gücü (B)	±%1	Yerinde Kurulum ve Bakım Testi	① Prob ile mıknatıs yüzeyi arasında 1 mm'lik bir mesafe bırakın (mesafedeki her 0,1 mm'lik değişiklik, hatayı %2 artırır); ② Aynı test noktasında 3 kez ölçüm yapın ve ortalamasını alın; ③ Probların mıknatısla çarpışmasını önleyin (sensör hasarını önlemek için)	① Her kullanımdan önce pil gücünü kontrol edin (düşük güç, doğruluğun bozulmasına neden olur); ② Probu her 6 ayda bir kalibre edin; ③ Kuru bir ortamda saklayın (nem ≤%60)
Akış ölçer (örn. Model WT10A)	Manyetik Akı (Φ)	±%0,3	Küçük Mıknatısların Genel Manyetik Performans Testi	① Numuneyi test bobininde tam olarak ortalayın (sapma >%5 hataya neden olur); ② Testten önce ekipmanı sıfırlayın (çevresel manyetik alan girişimini ortadan kaldırmak için); ③ Bobini kablo kopması açısından düzenli olarak kontrol edin (kırılma okumanın yapılmamasına neden olur)	① Bobinin bükülmesinden kaçının (sargı hasarını önlemek için); ② Test doğruluğunu yıllık olarak kalibre edin (standart manyetik akı örnekleriyle doğrulayın); ③ Uzun süre kullanılmadığında aylık olarak açın (bobin nemini önlemek için)
3D Manyetik Alan Ölçüm Cihazı	3 Boyutlu Uzaysal Manyetik Alan Dağılımı, Tekdüzelik	±%0,8	Yüksek Hassasiyetli Ekipmanların Manyetik Alan Testi (örn. MRI Gradyan Bobinleri)	① Test ızgarasını (örn. 5mm×5mm) mıknatıs çalışma alanını kaplayacak şekilde ayarlayın; ② Harici manyetik alan girişimini önlemek için testi manyetik olarak korunan bir odada gerçekleştirin; ③ Verileri profesyonel yazılımla analiz edin (tekdüzelik hatasını hesaplamak için)	① Test platformunun düz olduğundan emin olun (eğim, uzaysal konum hatasına neden olur); ② Sensörü her 3 ayda bir kalibre edin; ③ Yazılım sürümünü yıllık olarak güncelleyin (veri işleme algoritmalarını optimize etmek için)

8.2 Test Prosedürleri ve Veri İşleme Şartnameleri

Laboratuvar Kapsamlı Test Prosedürü: ① Numune Hazırlama: Her partiden rastgele 3 numune seçin, yüzeydeki yabancı maddeleri (örn. yağ, demir talaşı) giderin ve boyutları bir kumpasla ölçün (test numunesi gereksinimlerine uygunluğu doğrulamak için, örneğin çap 50-100 mm). ② Ortam Şartlandırma: Numuneleri ve ekipmanı 2 saat boyunca sıcaklığı 25°C±2°C ve nemi ≤%60 olan bir ortama yerleştirin. ③ Ekipman Kalibrasyonu: Ekipman hatasının ≤%0,5 olmasını sağlamak için ilgili sınıfın standart örnekleriyle (örneğin, BHmax=45±0,5MGOe ile N45 standart örneği) kalibre edin. ④ Numune Testi: Numuneyi test platformuna sabitleyin, BHmax, HcB ve Br'yi test etmek için ekipmanı başlatın ve manyetiklik giderme eğrisinin tamamını kaydedin. ⑤ Veri Belirleme: Test verilerini ürün standartlarıyla karşılaştırın (örneğin, N45 sınıfı BHmax≥43MGOe, HcB≥1100kA/m, Br≥1,35T gerektirir). Her 3 numune de nitelikli ise partinin nitelikli olduğu belirlenir; 1 numune uygun değilse test için numune boyutunu iki katına çıkarın. Arıza devam ederse partinin tamamı reddedilir.

Yerinde Hızlı Test Prosedürü: ① Aracın Hazırlanması: Taşınabilir bir gaussmetre, kumpas ve tüy bırakmayan bir bez taşıyın. Test etmeden önce Gaussmetreyi kalibre edin (standart bir manyetik alan kaynağıyla doğrulayın; örneğin, 100 mT standart manyetik alan, hata ≤%1). ② Örnek Seçimi: Kurulum sahasında kurulu veya kurulacak en az 3 mıknatısı rastgele seçin. ③ Yüzey Temizliği: Tozu ve yağı temizlemek için mıknatıs yüzeyini tüy bırakmayan bir bezle silin. ④ Manyetik Alan Ölçümü: Gaussmetre probunu mıknatısın dış yüzeyine dikey olarak takın, çevre çevresinde eşit olarak dağıtılmış 4 test noktası seçin (0°, 90°, 180°, 270°) ve her noktada manyetik alan gücünü kaydedin. ⑤ Veri Analizi: 4 noktanın ortalama değerini ve sapmasını hesaplayın (sapma ≤%5 olarak nitelendirilir). Sapma aşırıysa, mıknatısın eşit olmayan şekilde mıknatıslanıp mıknatıslanmadığını veya yanlış monte edilip edilmediğini kontrol edin.

Veri İşleme ve Arşivleme Gereksinimleri: ① Veri Kaydı: Test verileri, hiçbir değişikliğe izin verilmeden test tarihini, ekipman numarasını, numune numarasını, ortam sıcaklığını ve nemini ve tam parametre değerlerini (örneğin, BHmax=44,8MGOe, HcB=1150kA/m, Br=1,38T) içermelidir. ② Rapor Oluşturma: Laboratuvar testleri için resmi test raporları (test sonuçları, belirleme sonuçları ve kalibrasyon sertifika numaraları dahil) yayınlanmalıdır; yerinde testler ise test kayıtlarının (teyit için test uzmanı tarafından imzalanmış) doldurulmasını gerektirir. ③ Arşivleme Süresi: Test raporları ve kayıtları, daha sonraki izlenebilirliği (örn. müşteri şikayetleri, kalite sorunu analizi) kolaylaştırmak için en az 3 yıl (otomotiv ve tıp endüstrileri için 5 yıl) süreyle arşivlenmelidir.

8.3 Test Hatalarının Yaygın Nedenleri ve Sorun Giderme Yöntemleri

Ekipman Hataları: Test verileri ile standart değerler arasındaki sapma %1'i aşarsa, kalibre edilmemiş ekipmandan veya bileşenlerin eskimesinden kaynaklanabilir. Sorun giderme yöntemleri: ① Standart örneklerle yeniden kalibre edin; Kalibrasyondan sonra hata hala %1'i aşıyorsa, test bobininin hasarlı olup olmadığını kontrol edin (örn. sargı kısa devresi) ve gerekiyorsa bobini değiştirin. ② 5 yıldan uzun süredir kullanılan ekipmanlarda kapsamlı bakım (örn. sensörlerin değiştirilmesi, anakartların yükseltilmesi) için üreticiyle iletişime geçin.

Çevresel Hatalar: Dış manyetik alanlar, sıcaklık ve nem dalgalanmaları test sonuçlarını etkileyebilir. Sorun giderme yöntemleri: ① Testten önce çevresel manyetik alanı bir manyetik alan dedektörüyle ölçün (≤0,01T olmalıdır); standardı aşarsa, ekipmanın etrafına manyetik bir kalkan (örneğin kalıcı alaşımlı plaka) ekleyin. ② Sıcaklık ve nem dalgalanmaları sınırları aştığında testi duraklatın (örneğin sıcaklık değişimi >5°C/saat) ve ortam stabil hale geldikten sonra devam edin. ③ Manyetik alan girişimini önlemek için ekipmanın yakınına metal nesneler (örn. aletler, cep telefonları) yerleştirmekten kaçının.

Operasyonel Hatalar: Numune sıkıştırma sapması ve uygun olmayan prob konumlandırması veri bozulmasına neden olabilir. Sorun giderme yöntemleri: ① Numuneyi sıkma sırasında ortalamak için konumlandırma fikstürleri kullanın (sapma ≤0,5 mm) ve test sırasında numuneye dokunmaktan kaçının. ② Gaussmetre probunun mıknatıs yüzeyine dik olduğundan emin olun (eğim açısı ≤5°) ve ölçüm sırasında probu sabit tutun (sallamadan kaçının). ③ Yeni operatörleri eğitin (yalnızca kalifiye operatörler bağımsız olarak çalışabilir) ve çalışma prosedürlerini standartlaştırın.

Endüstriyel alandaki temel manyetik bileşenler olan halka sinterlenmiş NdFeB mıknatısların performansı, üretim süreçleri, seçimi ve kullanım yönetimi, ekipmanın operasyonel verimliliğini ve hizmet ömrünü doğrudan belirler. Bu makale, tanım analizinden test uygulamasına kadar tüm yaşam döngüsü boyunca önemli bağlantıları kapsar; temel amaç uygulayıcılar için "pratik ve çalıştırılabilir" bilgi sağlamaktır - ister uygulama senaryolarını parametre tabloları aracılığıyla hızlı bir şekilde eşleştirmek, ister SSS aracılığıyla pratik sorunları çözmek veya test standartları aracılığıyla kaliteyi kontrol etmek olsun, nihai amaç kullanıcıların risklerden kaçınmasına, maliyetleri optimize etmesine ve ekipman performansını iyileştirmesine yardımcı olmaktır.

Pratik uygulamalarda, çözümleri endüstri özelliklerine göre esnek bir şekilde ayarlamak gerekir (örneğin, otomotiv endüstrisi yüksek sıcaklık stabilitesine ve parti tutarlılığına odaklanırken tıp endüstrisi korozyon direncine ve manyetik alan tekdüzeliğine vurgu yapar). Aynı zamanda, ürün parametrelerini ve süreçlerini ortaklaşa optimize etmek için "pasif tedarik"ten "aktif işbirliğine" geçerek tedarikçilerle teknik iletişimi güçlendirin. Ancak bu şekilde halka sinterlenmiş NdFeB mıknatısların performans avantajlarından tam olarak yararlanılabilir ve ekipman yeniliği ve endüstriyel iyileştirme için destek sağlanır.
