Senkron Motorlar için Sinterlenmiş NdFeB Mıknatıslar Korozyondan Nasıl Korunur?

Senkron Motorlardaki Sinterlenmiş NdFeB Mıknatıslar Neden Korozyona Eğilimlidir?

Koruma yöntemlerini keşfetmeden önce, sinterlenmiş NdFeB (neodimyum-demir-bor) mıknatıslardaki (mevcut en güçlü kalıcı mıknatıslar olan ancak doğası gereği bozulmaya karşı hassas olan) korozyonun temel nedenlerini anlamak kritik öneme sahiptir. Bu güvenlik açığı, genellikle zorlu ortamlarda çalışan senkronize motorlarda (EV'lerde, endüstriyel sürücülerde ve yenilenebilir enerji sistemlerinde kullanılır) daha da artmaktadır:

Malzeme Bileşimi Zayıflığı:

Sinterlenmiş NdFeB mıknatıslar %25-35 neodimyum (Nd) ve %60-70 demir (Fe) içerir; her ikisi de oldukça reaktif metallerdir. Nd havada hızla oksitlenerek gevşek, gözenekli oksitler (Nd₂O₃) oluştururken Fe, nem varlığında paslanır (Fe₂O₃/Fe₃O₄). Mıknatısın sinterlenmiş yapısı (tozun preslenmesi ve ısıtılmasıyla oluşturulmuş) ayrıca yüzeyinde küçük gözenekler (0,1-1 μm) oluşturur; bu gözenekler nemi, oksijeni ve kirletici maddeleri (örneğin motor yağı, toz) hapseder ve lokal korozyonu (çukurlaşma) hızlandırır.

Senkron Motor Çalışma Ortamları:

Senkron motorlar, mıknatısları, bozulmayı daha da kötüleştiren korozyon tetikleyicilerine maruz bırakır:

Nem: EV'lerdeki (gövde altı), endüstriyel pompalardaki (suya yakın) veya rüzgar türbinlerindeki (dış mekan) motorlar, Nd ve Fe ile reaksiyona giren nemi veya su buharını emer.

Sıcaklık Dalgalanmaları: Motorlar çalışma sırasında ısınır (80–150°C) ve kapalıyken soğur; bu "termal döngü", motorun içinde yoğuşmaya neden olur ve mıknatıs yüzeylerinde sıvı su biriktirir.

Kimyasal Kirleticiler: Motor yağlayıcıları (kükürt veya klor katkılı), soğutucular (glikol bazlı) veya endüstriyel dumanlar (fabrikalarda) elektrolit görevi görerek elektrokimyasal korozyonu hızlandırır (mıknatıs arızasının temel nedeni).

Mekanik Stres: Yüksek hızlı senkron motorlardaki (örn. EV çekiş motorları) rotor titreşimi, koruyucu kaplamaları kırabilir ve çıplak mıknatıs malzemesini aşındırıcı elementlere maruz bırakabilir.

Korunmadan bırakıldığında korozyon, mıknatısın manyetik akı yoğunluğunu azaltır (1-2 yıl içinde %5-20 oranında) ve mekanik gücünü zayıflatır; sonuçta rotor dengesizliğine, motor veriminin düşmesine veya mıknatısın tamamen parçalanmasına yol açar.

Ürünlerimizi ziyaret etmek için tıklayın: senkron motorlarda sinterlenmiş NdFeB mıknatıslar

Korozyona Karşı Korumada Hangi Yüzey Kaplama Teknolojileri En Etkilidir?

Yüzey kaplamaları ilk savunma hattıdır senkron motorlarda sinterlenmiş NdFeB mıknatıslar —mıknatıs ve aşındırıcı elementler arasında bir bariyer görevi görürler. Kaplama seçimi motorun çalışma sıcaklığına, neme maruz kalma durumuna ve maliyet kısıtlamalarına bağlıdır. Aşağıda en etkili seçenekler verilmiştir:

Akımsız Nikel-Fosfor (Ni-P) Kaplama (Motorlarda En Yaygın)

Nasıl Çalışır: Mıknatıs yüzeyinde tekdüze, yoğun bir nikel-fosfor tabakası (5-20 μm kalınlığında) oluşturan kimyasal bir biriktirme işlemi. Kaplama, biriktirildiğinde amorftur (kristalin değildir) ve ısıl işlem (200–400°C) onu sert, aşınmaya dayanıklı bir yapıya (HV 800–1000) dönüştürür.

Korozyon Direnci: Ni-P kaplamalar, kızıl pas olmaksızın 500-1000 saatlik nötr tuz püskürtme (NSS) testine (ASTM B117 uyarınca) dayanır; bu, motor uygulamaları için minimum 240 saatlik süreyi çok aşar. Kaplama yüzey gözeneklerini kapatır ve elektrolit nüfuzunu önler.

Senkron Motorun Avantajları:

Yüksek sıcaklıkları (200°C'ye kadar) tolere eder; çoğu senkronize motor çalışma aralığıyla (80–150°C) uyumludur.

Sinterlenmiş NdFeB'ye mükemmel yapışma (rotorların ark bölümleri gibi düzensiz mıknatıs şekillerinde bile).

Motor yağına ve soğutma sıvılarına dayanıklıdır; yaygın yağlayıcılarla kimyasal reaksiyona girmez.

Sınırlamalar: Aşırı termal döngü altında çatlamaya karşı hassastır (örneğin, 25°C'den 150°C'ye hızla ısınan EV motorları). Bu gibi durumlarda esnekliği arttırmak için bir "Ni-P son kat" (örneğin epoksi) kullanılır.

Epoksi Reçine Kaplama (Düşük Nemli Ortamlar için Uygun Maliyetli)

Nasıl Çalışır: Sıvı bir epoksi (termoset polimer) mıknatısın üzerine püskürtülür veya batırılır, ardından ince (10–30 μm) bir film oluşturmak üzere 80–120°C'de kürlenir. Performansı artırmak için seramik parçacıkları veya korozyon önleyiciler (örn. çinko fosfat) gibi katkı maddeleri karıştırılabilir.

Korozyon Direnci: Standart epoksi kaplamalar 200-400 saatlik NSS testine dayanır; "yüksek performanslı" epoksi (korozyon önleyicilerle birlikte) 600 saate ulaşır. Kaplama nem ve yağlara karşı geçirimsizdir.

Senkron Motorun Avantajları:

Düşük maliyet (Ni-P fiyatının 1/3'ü) — bütçeye duyarlı endüstriyel motorlar (örn. küçük pompalar) için idealdir.

Esnek—titreşimden veya termal döngüden kaynaklanan çatlamaya karşı dayanıklıdır (EV çekiş motorları için kritik öneme sahiptir).

Yalıtım özellikleri—mıknatıslar ve rotor bileşenleri arasındaki elektriksel kısa devreyi önler.

Sınırlamalar: Düşük sıcaklık direnci (maks. 120°C) — yüksek güçlü senkron motorlar (örneğin, 150°C'ye ulaşan rüzgar türbini jeneratörleri) için uygun değildir.

Fiziksel Buhar Biriktirme (PVD) Kaplamalar (Yüksek Sıcaklık, Yüksek Performans)

Nasıl Çalışır: Metalleri (örn. alüminyum, krom) veya seramikleri (örn. Al₂O₃, TiN) buharlaştıran ve bunları mıknatıs yüzeyinde ince (1-5 μm) bir film halinde biriktiren vakum bazlı bir işlem. PVD kaplamalar yoğun, tekdüzedir ve mıknatısa güçlü bir şekilde bağlanır.

Korozyon Direnci: PVD Al₂O₃ kaplamalar 1000 saatlik NSS testine dayanır ve 500°C'ye kadar oksidasyona karşı direnç gösterir. Asitlere, alkalilere ve motor soğutucularına karşı dayanıklıdırlar.

Senkron Motorun Avantajları:

Aşırı sıcaklık toleransı—150–250°C'de çalışan yüksek güçlü senkron motorlar (örn. uçak tahrik motorları, endüstriyel sürücüler) için idealdir.

İnce kaplama (mıknatıs boyutları üzerinde etkisi yoktur)—mıknatıs boyutunun dengeyi etkilediği hassas rotor düzenekleri için kritik öneme sahiptir.

Sınırlamalar: Yüksek maliyet (Ni-P'den 5 kat daha fazla) ve küçük seri üretimle sınırlıdır; çoğunlukla havacılık ve birinci sınıf EV motorlarında kullanılır.

Çinko-Nikel (Zn-Ni) Alaşımlı Kaplama (Tuzlu Suya Dayanıklı)

Nasıl Çalışır: Mıknatıs yüzeyinde 5–15 μm kalınlığında çinko-nikel alaşımı (%10–15 nikel) oluşturan bir elektrokaplama işlemi. Alaşım, küçük çizikleri kendi kendine onaran pasif bir oksit tabakası (ZnO·NiO) oluşturur.

Korozyon Direnci: 1000 saatlik NSS testine dayanır; tuzlu suya maruz kalan motorlar için mükemmeldir (örn. deniz senkron motorları, kıyı rüzgar türbinleri).

Senkron Motorun Avantajları:

Üstün tuzlu su direnci—kıyı veya deniz ortamlarında Ni-P'den daha iyi performans gösterir.

İyi süneklik—rotor titreşiminden kaynaklanan çatlamaya karşı dayanıklıdır.

Sınırlamalar: Denizcilik dışı uygulamalar için Ni-P'ye göre daha düşük sıcaklık direnci (maks. 150°C) ve daha yüksek maliyet.

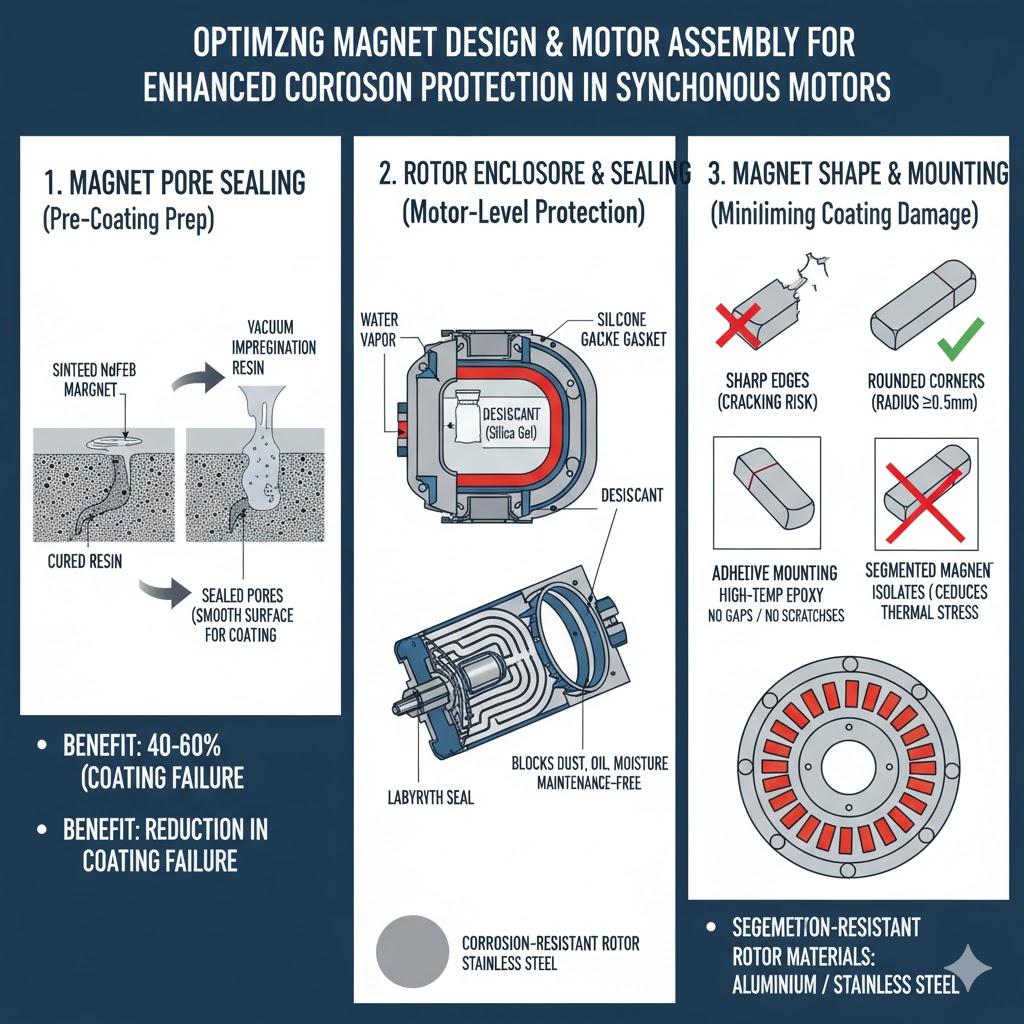

Korozyona Karşı Koruma için Mıknatıs Tasarımı ve Motor Düzeneği Nasıl Optimize Edilir?

Yüzey kaplamaları tek başına yeterli değildir; mıknatıs ve motor aksamına yönelik tasarım seçenekleri, korozyon riskinin en aza indirilmesinde kritik bir rol oynar. Bu optimizasyonlar kaplamaları tamamlar ve mıknatısın ömrünü uzatır:

Mıknatıs Gözenek Sızdırmazlığı (Ön Kaplama Hazırlığı)

Sinterlenmiş NdFeB'nin yüzey gözenekleri nemi ve kirletici maddeleri hapsederek kaplamanın etkinliğini zayıflatır. Ön kaplama gözenek sızdırmazlığı önemlidir:

İşlem: Sinterlemeden sonra mıknatıslar, gözeneklere nüfuz eden (vakumlu emdirme yoluyla) düşük viskoziteli bir reçineye (örneğin akrilik veya silikon) daldırılır ve ardından bunları kapatmak için sertleştirilir. Bu, kaplamanın yapışması için pürüzsüz, gözeneksiz bir yüzey oluşturur.

Faydası: Sızdırmaz gözenekler kaplama arızasını %40-60 oranında azaltır; kaplamalar artık gözenekler üzerinde "köprü" oluşturmaz (bu da çatlayabilir ve nemin içeri girmesine neden olabilir). Senkron motor mıknatıslarında bu adım, Ni-P veya PVD kaplamalar için zorunludur.

Rotor Muhafazası ve Sızdırmazlık (Motor Seviyesinde Koruma)

Nemin ve kirletici maddelerin mıknatıslara ulaşmasını önlemek için motorun rotoru (mıknatısların monte edildiği yer) kapatılmalıdır:

Hermetik Sızdırmazlık: Islak ortamlardaki motorlar için (ör. EV'ler, denizcilik uygulamaları), su buharını engellemek için kauçuk contalı (ör. nitril veya silikon) hava geçirmez şekilde kapatılmış bir rotor muhafazası kullanın. Kalan nemi emmek için muhafazanın içine bir kurutucu (örn. silika jel) ekleyin.

Labirent Contalar: Yüksek hızlı senkron motorlar (örneğin rüzgar türbinleri) için, rotor şaftında labirent contalar (birbirine kenetlenen metal kanatçıklar) kullanın; bunlar toz, yağ ve nemin mıknatıs alanına girmesini önleyen dolambaçlı bir yol oluşturur. Labirent contalar bakım gerektirmez ve yüksek sıcaklıklara dayanıklıdır.

Korozyona Dirençli Rotor Malzemeleri: Rotor çekirdeği için alüminyum veya paslanmaz çelik (304/316) kullanın; bu malzemeler paslanmaz ve galvanik korozyonu önler (demir ve bakır gibi farklı metaller elektrolitlerin varlığında reaksiyona girdiğinde).

Mıknatıs Şekli ve Montajı (Kaplama Hasarını En Aza İndirir)

Mıknatısların rotora şekillendirilme ve monte edilme şekli kaplama bütünlüğünü etkiler:

Pürüzsüz Kenarlar ve Köşeler: Köşeleri yuvarlatılmış (yarıçap ≥0,5 mm) mıknatıslar tasarlayarak keskin kenarlardan (kaplamanın çatlamasına yatkın) kaçının. Keskin kenarlar montaj sırasında kırılabilir ve çıplak mıknatıs malzemesi açığa çıkabilir.

Yapışkanlı Montaj (Mekanik Kenetleme Yerine): Mıknatısları rotora bağlamak için yüksek sıcaklıkta epoksi yapıştırıcılar (örneğin, seramik dolgulu epoksi reçineler) kullanın; mekanik kelepçeler (örneğin, metal braketler) kaplamaları çizebilir veya nemin biriktiği yerlerde boşluklar oluşturabilir. Yapıştırıcılar ayrıca mıknatıslar ve rotor arasındaki küçük boşlukları doldurarak nem tutulmasını azaltır.

Parçalı Mıknatıs Tasarımı: Büyük rotorlar için küçük, parçalı mıknatıslar kullanın (büyük bir mıknatıs yerine) — eğer bir bölümün kaplaması hasar görürse, korozyon o bölümle sınırlıdır (tam rotor arızasını önler). Segmentler aynı zamanda termal stresi de azaltarak (daha az genleşme/büzülme) kaplamanın çatlama riskini azaltır.

Hangi Bakım ve İşletme Uygulamaları Korozyonu Önler?

Kaplamalar ve tasarım optimizasyonlarında bile düzenli bakım ve düzgün çalışma, senkron motorlarda mıknatıs ömrünü uzatmanın anahtarıdır. Bu uygulamalar aşınma, kaplama hasarı ve çevreye maruz kalmayı ele alır:

Rutin Muayene ve Kaplama Onarımı

Görsel Denetimler: Her 6-12 ayda bir (veya şiddetli yağmur gibi aşırı koşullara maruz kaldıktan sonra), motorun iç kısmını (kontrol delikleri aracılığıyla) korozyon belirtileri açısından inceleyin: mıknatıslarda kırmızı/kahverengi pas, kabarcıklanan veya soyulan kaplamalar veya beyaz oksit birikintileri.

Tahribatsız Muayene (NDT): Kritik motorlar (örneğin rüzgar türbinleri) için, kaplamaların altındaki gizli korozyonu (örneğin gözeneklerin içindeki çukurlaşmaları) tespit etmek için ultrasonik testi veya kaplama kalınlığını kontrol etmek için girdap akımı testini kullanın.

Nokta Onarımları: Kaplamada küçük bir hasar bulunursa (örneğin çizik), alanı alkolle temizleyin, az miktarda epoksi reçine (düşük sıcaklıklı motorlar için) veya Ni-P rötuş boyası (yüksek sıcaklıklı motorlar için) uygulayın ve üreticinin talimatlarına göre iyileştirin. Bu, lokal korozyonun yayılmasını önler.

Nem ve Sıcaklık Kontrolü

Nem alma: Yüksek nemli ortamlarda (RH >%60) depolanan veya çalıştırılan motorlar için, motor odasına bir nem giderici takın veya iç kısmı kuru tutmak (RH <%40) için ısıtmalı bir rotor (rotorun içindeki küçük bir ısıtıcı) kullanın.

Termal Şoku Önleyin: Hızlı sıcaklık değişimlerini en aza indirin (örneğin, soğuk bir motoru tam yükte çalıştırmak) - termal şok, kaplamanın çatlamasına neden olur. Bunun yerine, mıknatısın ve kaplamanın eşit şekilde ısınmasını sağlamak için motor hızını kademeli olarak (5-10 dakikadan fazla) artırın.

Soğutma Sıvısı Bakımı: Sıvı soğutmalı senkron motorlar için, soğutma sıvısı seviyelerini ve kalitesini her 3-6 ayda bir kontrol edin. Suyla kirlenmiş soğutma sıvısını değiştirin (glikol konsantrasyonunu ölçmek için bir refraktometre kullanın) veya pH'ı 7-9 aralığının dışında olan (asidik/alkali soğutma sıvısı kaplamaları aşındırır).

Kirletici Yönetimi

Yağ ve Toz Kontrolü: Motor alanını temiz tutun; dökülen yağları hemen silin (motor yağı, Ni-P kaplamaları bozan kükürt içerir) ve toz birikimini önlemek için hava filtreleri kullanın (toz, nemi hapseder, korozyonu hızlandırır).

Kimyasallara Maruz Kalmaktan Kaçının: Endüstriyel motorlar için, motorun asitlere, alkalilere veya solventlere (örn. temizlik kimyasalları) maruz kalmadığından emin olun. Maruziyet meydana gelirse, motorun dışını suyla (güvenliyse) durulayın ve iyice kurulayın.

Kullanım Ömrü Sonu İşleme

Bir motor kullanımdan kaldırıldığında, mıknatısları çıkarın ve inceleyin; kaplamalar sağlamsa ve korozyon minimum düzeydeyse, mıknatıslar daha düşük güçlü motorlarda (ör. küçük pompalar) yeniden kullanılabilir. Bu, israfı azaltır ve değiştirme maliyetlerini azaltır. Aşınmış mıknatısları, çevresel kirlenmeyi önlemek için uygun şekilde (yerel düzenlemelere göre) atın (Nd, toprağa/suya sızabilen nadir bir toprak metalidir).

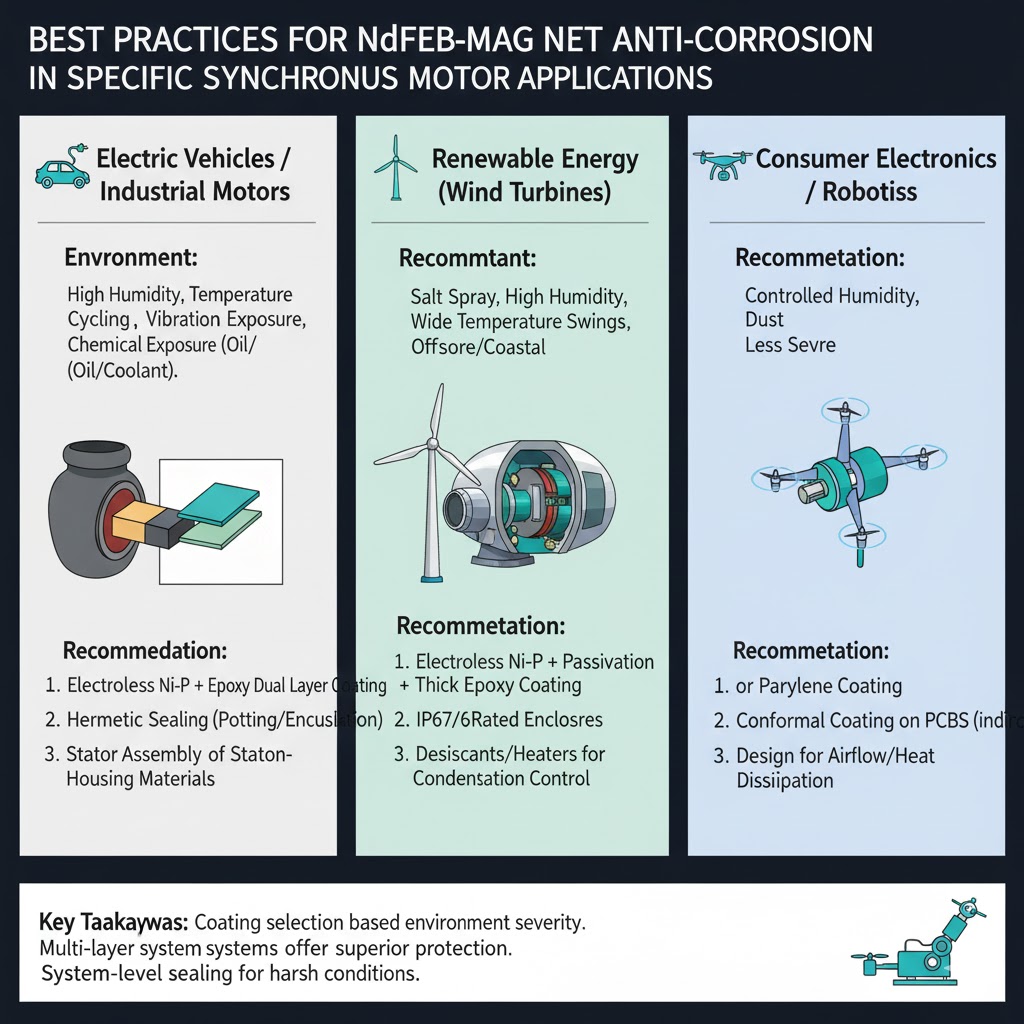

Belirli Senkron Motor Uygulamaları için En İyi Uygulamalar Nelerdir?

Korozyon koruma ihtiyaçları uygulamaya göre değişir; aşağıda en yaygın senkron motor kullanımları için özel öneriler yer almaktadır:

EV Çekiş Motorları (Yüksek Titreşim, Termal Döngü)

Kaplama: Ni-P epoksi son kat (korozyon direnci için Ni-P, titreşime/termal çevrime dayanma esnekliği için epoksi).

Tasarım: Silikon contalı, hava geçirmez şekilde kapatılmış rotor, yüksek sıcaklıkta epoksi ile birleştirilmiş bölümlü mıknatıslar ve rotor muhafazasında bir kurutucu.

Bakım: Soğutma sıvısının kalitesini her 6 ayda bir kontrol edin, derin sulardan geçmekten kaçının (muhafaza sızıntılarını önlemek için) ve çarpışmalardan sonra kaplama hasarını yerinde onarın.

Rüzgar Türbini Jeneratörleri (Dış Mekan, Tuzlu Suya Maruz Kalma)

Kaplama: Zn-Ni alaşımı (kıyı türbinleri için) veya PVD Al₂O₃ (yüksek sıcaklıkta iç türbinler için).

Tasarım: Rotor milinde labirent contalar, paslanmaz çelik rotor çekirdeği ve doğrudan suya maruz kalmayı önlemek için motor üzerinde yağmur kalkanı.

Bakım: Yıllık NDT denetimleri, motorun dışını her 3 ayda bir tatlı suyla temizleyin (tuz birikintilerini gidermek için) ve kurutucuları her 2 yılda bir değiştirin.

Endüstriyel Pompa Motorları (Islak, Kimyasallara Maruz Kalma)

Kaplama: Korozyon önleyiciler (uygun maliyetli) veya Ni-P (kimyasal direnç için) içeren epoksi reçine.

Tasarım: Hermetik rotor sızdırmazlığı, yapışkanla monte edilmiş mıknatıslar ve korozyona dayanıklı rotor muhafazası (alüminyum).

Bakım: Soğutma sıvısı sızıntısını ayda bir kontrol edin, aşınmış contaları her 12 ayda bir değiştirin ve motorun yakınında sert temizlik kimyasalları kullanmaktan kaçının.

Özetle, senkron motorlarda sinterlenmiş NdFeB mıknatısların korunması çok katmanlı bir yaklaşım gerektirir: etkili yüzey kaplamaları (uygulamaya uygun), tasarım optimizasyonları (gözenek sızdırmazlığı, rotor sızdırmazlığı) ve düzenli bakım (muayene, nem kontrolü). Üreticiler ve operatörler, bu stratejileri birleştirerek mıknatıs ömrünü 5-8 yıldan 15-20 yıla uzatabilir, böylece elektrikli araçların, yenilenebilir enerji sistemlerinin ve endüstriyel ekipmanların güvenilirliği açısından kritik öneme sahip olan motor arıza süresini ve değiştirme maliyetlerini azaltabilirler.
