Hoparlörlerdeki mıknatıslar Akım taşıyan bir ses bobini ile etkileşime girerek elektrik enerjisini mekanik harekete dönüştürür, bu bobin daha sonra ses dalgaları üretmek için hoparlör konisini itip çeker. Mıknatıs olmadan hiçbir geleneksel dinamik hoparlör çalışamaz. Kullanılan mıknatısın türü, boyutu ve derecesi hassasiyeti, frekans tepkisini, bozulma seviyelerini ve genel ses doğruluğunu doğrudan etkiler. Bu makalede hoparlör mıknatıslarının nasıl çalıştığı açıklanmakta, ana türleri karşılaştırılmakta ve hoparlör kalitesini değerlendirirken nelere dikkat etmeniz gerektiğini anlamanıza yardımcı olmaktadır.

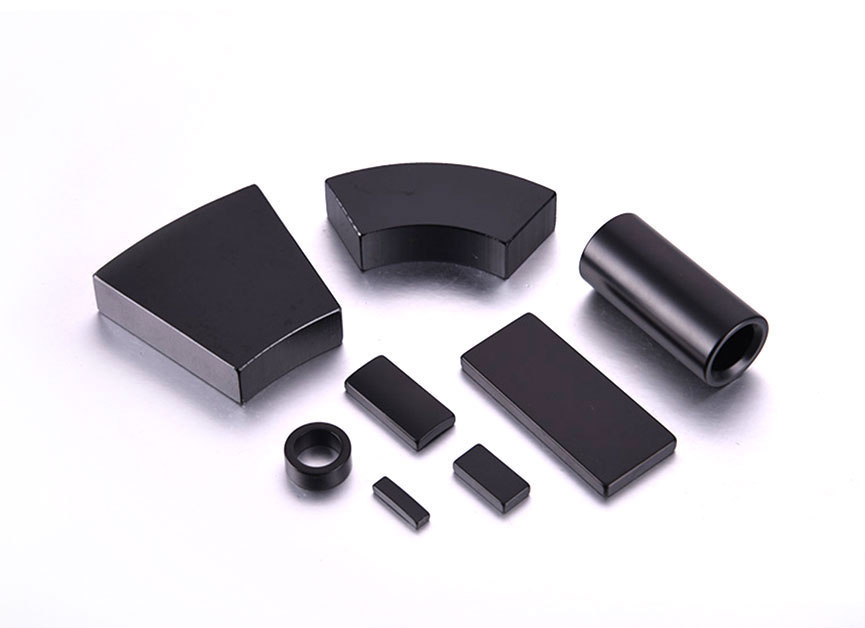

Ürünlerimizi ziyaret etmek için tıklayın: Sinterlenmiş NdFeB Mıknatıs
Hoparlörlerde Mıknatıslar Neden Önemlidir?
Mıknatıslar her dinamik hoparlördeki temel enerji dönüştürme öğesidir; onlar olmadan ses üretimi imkansızdır. Çalışma prensibi, Faraday'ın elektromanyetik indüksiyon yasasına ve Lorentz kuvvetine dayanmaktadır: alternatif bir elektrik akımı (ses sinyali), manyetik bir alanda asılı duran ses bobininden aktığında, bobin, akımın büyüklüğü ve yönü ile orantılı bir kuvvete maruz kalır. Bu kuvvet, bağlı koniyi ileri geri hareket ettirerek havanın yerini değiştirir ve duyulabilir ses basınç dalgaları oluşturur.
Küresel hoparlör pazarı yaklaşık olarak değerlendi. 2023'te 12,5 milyar dolar ve 2031 yılına kadar 20 milyar ABD dolarının üzerine çıkması bekleniyor. Tüketici kulaklıklarından profesyonel konser dizilerine kadar neredeyse her segmentte mıknatıs düzeneği, sürücünün içindeki performansı belirleyen tek bileşen olmaya devam ediyor. Daha güçlü, daha hassas şekilde tasarlanmış bir mıknatıs, boşlukta daha yüksek akı yoğunluğu, daha düşük distorsiyon, daha iyi geçici yanıt ve daha yüksek verimlilik anlamına gelir.
Hoparlörlerdeki Mıknatıslar Aslında Nasıl Çalışır?
Hoparlördeki mıknatıs, dar silindirik bir boşluk içinde statik bir manyetik alan yaratır ve güçlendirilmiş ses sinyalini taşıyan ses bobini, ses üretmek için bu alan içinde doğrusal olarak hareket eder. İlgili temel bileşenler şunlardır:
- Kalıcı mıknatıs: Ses bobini boşluğunda yoğunlaşan sabit, yüksek akı yoğunluklu bir alan oluşturur. Boşluktaki tipik akı yoğunluğu 0,8 Tesla'dan (giriş seviyesi) 1,5 Tesla'ya (yüksek performanslı sürücüler) kadar değişir.
- Kutup parçası ve üst plaka: Manyetik akıyı kalıcı mıknatıstan ses bobininin bulunduğu dar boşluğa yönlendiren ve yoğunlaştıran yumuşak demir bileşenler.
- Ses bobini: Bir kalıpçının etrafına sarılmış hafif bir tel bobin (tipik olarak alüminyum veya bakır). Ses akımı içinden geçtiğinde mıknatıs alanıyla etkileşim hareket üretir.
- Örümcek ve çevre: Ses bobinini merkezde tutan ve yanal yer değiştirmeye direnirken eksenel harekete izin veren esnek süspansiyon elemanları.
- Koni veya diyafram: Ses bobinine bağlı olarak mekanik hareketi hava basıncı değişimlerine, yani duyduğumuz gerçek sese dönüştürür.
Ses bobini üzerindeki kuvvet denklemle tanımlanır F = BIL burada B manyetik akı yoğunluğudur (Tesla), I akımdır (Amper) ve L manyetik alandaki telin uzunluğudur (metre). Daha güçlü veya daha büyük mıknatıslarla elde edilen B'yi artırmak, belirli bir giriş gücü için itici kuvveti doğrudan artırır, bu da daha yüksek hassasiyet ve daha düşük bozulma anlamına gelir.
Hoparlörlerde Kullanılan Ana Mıknatıs Türleri Nelerdir?
Dört temel tür vardır hoparlörlerde kullanılan mıknatıslar Her biri farklı manyetik özelliklere, maliyet profillerine, sıcaklık davranışına ve akustik etkilere sahiptir. Bu farklılıkları anlamak hem mühendisler, hem müzik tutkunları hem de alıcılar için kritik öneme sahiptir.
1. Ferrit (Seramik) Mıknatıslar
Ferrit mıknatıslar dünya çapında hoparlörlerde en yaygın kullanılan mıknatıs türüdür ve düşük maliyetleri ve iyi korozyon dirençleri nedeniyle orta sınıf ve bütçeye uygun hoparlörlerin çoğunda bulunur. Stronsiyum veya baryum karbonatla birleştirilmiş demir oksitten yapılan ferrit mıknatıslar, yaklaşık 3–5 MGOe (megagauss-oersteds) maksimum enerji ürünü (BHmax) sunar.
- Enerji ürünü (BHmax): 3–5 MGOe
- Akı yoğunluğu: 0,2–0,4 Tesla (kalıcılık)
- Sıcaklık kararlılığı: 250°C'ye kadar iyi
- Ağırlık: Ağır - ferrit mıknatıslar, nadir toprak alternatifleriyle aynı akıyı elde etmek için büyük olmalıdır
- Maliyet: Çok düşük - ham ferrit malzemesi için kg başına yaklaşık 1-5 ABD Doları
- Tipik uygulamalar: Ev sineması subwoofer'ları, uygun fiyatlı kitaplık hoparlörleri, araç ses woofer'ları, PA sistem sürücüleri
- Anahtar sınırlaması: Daha düşük enerji yoğunluğu, büyük mıknatıs düzenekleri gerektirir; hoparlör sepetine önemli bir ağırlık katıyor
2. Alniko Mıknatıslar
Alniko mıknatıslar (alüminyum, nikel ve kobalttan oluşan bir alaşım) ilk hoparlörlerde kullanılan orijinal mıknatıs malzemesiydi ve kendine özgü sıcak ses karakterlerinden dolayı gitar amplifikatör hoparlörleri ve vintage tarzı ses tutkunları sürücülerinde oldukça değerli olmaya devam ediyor. Alnico'nun BHmax'ı 5-10 MGOe'dir ve olağanüstü yüksek kalıcılığı (Br) 0,7-1,35 Tesla'dır.
- Enerji ürünü (BHmax): 5–10 MGOe
- Kalıcılık (Br): 0,7–1,35 Tesla
- Sıcaklık kararlılığı: Mükemmel — 540°C'ye kadar stabildir, bu da onu yüksek güçlü gitar hoparlörleri için ideal kılar
- Maliyet: Yüksek - Kobalt içeriği nedeniyle kg başına 30-80 ABD doları
- Tipik uygulamalar: Gitar amfi sürücüleri, vintage odyofil hoparlörler, enstrüman mikrofonları
- Sonic itibarı: Pek çok mühendis ve müzisyen, alnico donanımlı hoparlörlerin, yüksek ses seviyelerinde doğal olarak sıkıştırılan daha yumuşak, daha müzikal bir "sarkmaya" sahip olduğunu tanımlıyor; bu, blues ve klasik rock bağlamlarında tercih edilen bir özelliktir.
- Anahtar sınırlaması: Düşük zorlayıcılık — alniko, güçlü dış alanlar veya mekanik şokla kısmen manyetikliği giderilebilir
3. Neodimyum (NdFeB) Mıknatıslar
Neodimyum mıknatıslar mevcut en güçlü kalıcı mıknatıs malzemesidir ve özellikle profesyonel ses, kulaklıklar, taşınabilir hoparlörler ve tweeter'lar için kompakt, hafif hoparlör tasarımında devrim yaratmıştır. BHmax 35-55 MGOe (ferritten 10 kata kadar daha güçlü) ile neodimyum, üreticilerin çok küçük, hafif mıknatıs düzeneklerinde yüksek akı yoğunlukları elde etmesine olanak tanır.
- Enerji ürünü (BHmax): 35–55 MGOe
- Kalıcılık (Br): 1,0–1,4 Tesla
- Sıcaklık sınırı: 80°C'ye kadar standart kaliteler; 150°C–200°C'ye kadar derecelendirilmiş yüksek sıcaklık dereceleri (SH, UH, EH)
- Maliyet: Orta-yüksek — nadir toprak tedarik zincirinde fiyatlar dalgalanıyor; kg başına yaklaşık 60–120 ABD Doları
- Ağırlık avantajı: Bir neodimyum mıknatıs, eşdeğer akı sağlayan bir ferrit mıknatıstan 6-10 kat daha hafif olabilir
- Tipik uygulamalar: Kulak içi monitörler (IEM'ler), kulaklık sürücüleri, profesyonel hat dizili hoparlörler, tweeter'lar, taşınabilir Bluetooth hoparlörler
- Anahtar sınırlaması: Korozyona karşı hassastır (kaplama gerektirir); standart kalitelerde daha düşük sıcaklık toleransı; kırılgan ve ufalanmaya eğilimli
4. Samaryum Kobalt (SmCo) Mıknatıslar
Samarium kobalt mıknatıslar, yüksek enerji ürünü ve olağanüstü sıcaklık stabilitesinin üstün bir kombinasyonunu sunarak zorlu ortamlarda çalışan profesyonel hoparlörlerin tercih edilmesini sağlar. 16–32 MGOe BHmax ve 300°C–350°C maksimum çalışma sıcaklığıyla SmCo, yüksek ısı veya aşındırıcı koşullarda neodimyumdan daha iyi performans gösterir.
- Enerji ürünü (BHmax): 16–32 MGOe
- Sıcaklık sınırı: 350°C'ye kadar sürekli
- Korozyon direnci: Mükemmel — koruyucu kaplama gerektirmez
- Maliyet: Çok yüksek — Kobalt ve samaryum hammadde maliyetleri nedeniyle kg başına 100-250 ABD doları
- Tipik uygulamalar: Askeri sınıf ses ekipmanları, havacılık interkom sistemleri, üst düzey ölçüm mikrofonları, motor sporları interkomları
- Anahtar sınırlaması: Çok pahalı ve kırılgan; tüketici ses uygulamaları için nadiren haklı
Dört Hoparlör Mıknatısı Türü Nasıl Karşılaştırılır?
Aşağıdaki tablo dört ana unsurun yan yana karşılaştırmasını sunmaktadır: hoparlörlerde kullanılan mıknatıs türleri en kritik performans ve pratik boyutlarda.
| Mıknatıs Tipi | BHmaks (MGOe) | Maksimum Sıcaklık (°C) | Ağırlık | Maliyet | Korozyon Direnci | Birincil Kullanım |
| Ferrit | 3–5 | 250 | Ağır | Çok Düşük | Mükemmel | Bütçe/Orta tüketici |
| Alnico | 5–10 | 540 | Orta | Yüksek | iyi | Gitar amfileri, vintage hi-fi |
| Neodimyum | 35–55 | 80–200 | Çok Hafif | Orta–High | Zayıf (kaplama gerektiriyor) | Pro ses, kulaklık, taşınabilir |
| Samaryum Kobalt | 16–32 | 350 | Işık | Çok Yüksek | Mükemmel | Havacılık, askeri, uzman |
Tablo 1: Hoparlörlerde kullanılan dört ana mıknatıs tipinin yan yana performansı ve maliyet karşılaştırması.
Hoparlör Performansında Mıknatıs Boyutu Neden Önemlidir?
Daha büyük veya daha güçlü bir mıknatıs, ses bobinini çalıştırmak için mevcut olan toplam manyetik akıyı arttırır, bu da doğrudan hoparlör hassasiyetini artırır, koni hareketi üzerindeki kontrolü geliştirir ve yüksek çıkış seviyelerinde distorsiyonu azaltır. Hoparlör hassasiyeti 1 metrede (dB/W/m) 1 watt başına dB SPL cinsinden ölçülür. Daha büyük bir mıknatıs düzeneğine sahip bir sürücü 92-96 dB/W/m'ye ulaşabilirken, düşük güçlü bir eşdeğeri 84-86 dB/W/m kadar düşük bir ölçüm yapabilir; bu, üstesinden gelmek için 4-10 kat daha fazla amplifikatör gücü gerektiren 6-10 dB'lik bir farktır.
Kavramı BL ürünü (B = boşluktaki akı yoğunluğu, L = alandaki ses bobini tel uzunluğu) bir hoparlörün motor gücünü ölçer. Daha güçlü mıknatıslar ve daha uzun ses bobini sargıları sayesinde elde edilen yüksek BL değeri, daha sıkı bas, daha hızlı geçici yanıt ve daha düşük THD (toplam harmonik bozulma) üretir. Profesyonel subwoofer'lar genellikle 20–40 T·m arasında BL değerleri belirtirken, giriş seviyesi sürücüler 10 T·m'nin altında BL değerlerine sahip olabilir.
Ancak bir mıknatısı basitçe büyütmek, ses kalitesinin tüm yönlerini otomatik olarak iyileştirmez. Yetersiz boşluk geometrisine sahip büyük boyutlu bir mıknatıs, kutup parçasını doyurabilir, akı doğrusal olmayan durumlara ve distorsiyona neden olabilir. Boşluk genişliği, ses bobini çıkıntısı ve alttan asılı veya yukarıdan asılı hizalama dahil olmak üzere uygun manyetik devre tasarımı, ham mıknatıs kütlesi kadar önemlidir.
Hoparlörlerde Hangisi Daha İyi: Ferrit veya Neodimyum Mıknatıslar?
Ne ferrit ne de neodimyum evrensel olarak "daha iyi" değildir; her biri farklı kullanım durumlarında mükemmeldir ve en uygun seçim, hoparlörün tasarım önceliklerine bağlıdır. İşte pratik bir başa baş analiz:
| Kriter | Ferrit Magnet | Neodimyum Magnet |
| Ağırlık for equivalent flux | 6–10 kat daha ağır | Çok hafif |
| Malzeme maliyeti | Çok düşük | Orta to high |
| Sıcaklık kararlılığı | Mükemmel to 250°C | Standart: 80°C; Yüksek dereceli: 200°C |
| Korozyon direnci | Mükemmel — no coating required | Zayıf — Ni veya epoksi kaplama gerektirir |
| Yüksek-power subwoofers | Tercih edilir — ağır kütle stabiliteye yardımcı olur | Uygun ısı yönetimi ile uygulanabilir |
| Taşınabilir/hafif hoparlörler | İdeal değil - çok ağır | Mükemmel — enables compact design |
| Tedarik zinciri riski | Düşük - bol malzeme | Yükseker — rare-earth supply concentration |
Tablo 2: Hoparlör uygulamalarında kullanım için ferrit ve neodimyum mıknatısların birebir karşılaştırması.
Hoparlörlerdeki Mıknatıslar Ses Kalitesini Nasıl Etkiler?
Mıknatıs düzeneği, hoparlör ses kalitesinin en algılanabilir boyutlarından dördü olan hassasiyeti, bas kontrolünü, distorsiyonu ve geçici doğruluğu doğrudan etkiler.
Hassasiyet ve Verimlilik
Daha güçlü bir manyetik devre, giriş gücünün watt'ı başına daha fazla mekanik kuvvet üretir. Bu nedenle, 100-105 dB/W/m değerindeki profesyonel PA hoparlörleri bir stadyumu birkaç yüz watt ile doldurabilirken, 84 dB/W/m değerindeki kötü tasarlanmış bir sürücünün aynı çıkışı sağlamak için 1000 watt'tan fazla güç gerektirmesinin nedeni budur. Ev ses sistemlerinde hassasiyetteki her 3 dB'lik artış, belirli bir ses yüksekliği seviyesine ulaşmak için gereken amplifikatör gücünü yarıya indirir.
Bas Kontrolü ve Sönümleme
Yüksek BL ürünü (güçlü mıknatıs), ses bobini üzerindeki elektromanyetik sönümü arttırır, bu da sinyal durduğunda koninin hareket etmesinin tam olarak durmasına yardımcı olur. Bu, daha sıkı, daha tanımlı bas üretimiyle sonuçlanır. Zayıf mıknatıs düzeneğine sahip hoparlörler, düşük frekanslarda sıklıkla "gürültü" veya "tek nota" sesi çıkarır çünkü koni, sinyal bittikten sonra rezonansa devam eder; bu, zil sesi olarak bilinen bir olgudur.
Distorsiyon Azaltma
Boşluk içindeki manyetik alandaki doğrusal olmama, hoparlörlerdeki THD'nin (toplam harmonik bozulma) ana kaynaklarından biridir. Ses bobini tekdüze akı bölgesinin dışına çıktığında (küçük mıknatıslı yüksek gezinimli sürücülerde yaygındır), distorsiyon keskin bir şekilde artar. İyi tasarlanmış mıknatıslar, ses bobini hareket aralığının tamamında tutarlı akı yoğunluğunu korur ve THD'yi nominal güçte %0,5-1'in altında tutar.
Geçici Yanıt
Müzikal geçişler (trampet davulunun keskin vuruşu, gitar telinin sesi, piyano anahtarının tıklaması) koninin son derece hızlı bir şekilde hızlanmasını ve yavaşlamasını gerektirir. Güçlü, doğrusal mıknatıslı motor, ses bobinine bu hızlı sinyal değişikliklerini doğru bir şekilde takip etmek için gereken kuvvet yetkisini verir ve hoparlörlerin odyofil terimleriyle "hızlı", "ayrıntılı" ve "anlaşılır" ses çıkarmasını sağlar.
Hoparlörlerdeki Mıknatıslar Hakkında Sıkça Sorulan Sorular
S: Daha büyük bir mıknatıs her zaman daha iyi ses anlamına mı gelir?
Zorunlu değil; daha büyük bir mıknatıs, yalnızca tüm manyetik devrenin ek akıyı etkili bir şekilde kullanacak şekilde uygun şekilde tasarlanması durumunda performansı artırır. Çok büyük bir mıknatısın kötü tasarlanmış bir kutup parçasıyla veya aşırı büyük bir boşlukla eşleştirilmesi, daha küçük, iyi optimize edilmiş bir düzeneğe göre daha kötü sonuçlar doğurabilir. Bununla birlikte, diğer eşdeğer tasarımlarda, daha büyük bir ferrit mıknatıs veya daha yüksek dereceli bir neodimyum mıknatıs genellikle ölçülebilir derecede daha yüksek hassasiyet ve daha düşük bozulma sağlar.
S: Hoparlörlerdeki mıknatıslar zamanla manyetikliğini giderebilir mi?
Modern ferrit ve neodimyum hoparlör mıknatısları, normal çalışma koşulları altında manyetikliğin giderilmesine karşı son derece dirençlidir ve onlarca yıl boyunca orijinal akılarının %99'undan fazlasını koruyacaktır. Alniko mıknatıslar bir istisnadır; düşük koersiviteleri, onları mekanik şok veya güçlü bir dış manyetik alana maruz kalma nedeniyle kısmi manyetiklik gidermeye karşı savunmasız hale getirir. Bir hoparlörü mıknatısın nominal maksimum değerinin üzerindeki aşırı yüksek sıcaklıklarda çalıştırmak, gerçek dünya kullanımında akı kaybının en gerçekçi nedenidir.
S: Neodimyum hoparlör mıknatısları, müzik tutkunlarının kullanımı için ferritten daha mı iyi?
Neodimyum mıknatıslar, eşdeğer veya üstün akı yoğunluğuna sahip daha kompakt ve hafif sürücü tasarımlarına olanak tanır, ancak iyi tasarlanmış tasarımlarda neodimyum ve ferrit sürücüler arasındaki duyulabilir ses kalitesi farklılıkları, uygun şekilde eşitlendiğinde ve ölçüldüğünde minimum düzeydedir. Neodimyumun "daha parlak" veya "daha sert" ses çıkardığı algısı, mıknatıs tipinin kendisinden ziyade genel sürücü tasarımının (koni malzemesi, süspansiyon, geçiş) bir fonksiyonudur. Odyofil uygulamalar için uygulama kalitesi, tek başına mıknatıs malzemesinden çok daha önemlidir.
S: Neden bazı subwoofer'ların mıknatısları çok büyük?
Ağır, geniş çaplı bir koniyi düşük frekanslarda yeterli gezinim ve düşük distorsiyonla hareket ettirmek için gereken muazzam itici gücü oluşturmak için büyük subwoofer mıknatıslarına ihtiyaç vardır. 15 inçlik (38 cm) bir subwoofer konisi 80-150 gram ağırlığında olabilir ve yüksek güç seviyelerinde tepeden tepeye 20-30 mm yol kat etmesi gerekebilir. Bunu düşük distorsiyonla başarmak için çok yüksek bir BL ürünü gerekir; bu, ferrit tasarımlarda buna karşılık gelen büyük ve ağır bir mıknatıs anlamına gelir; bazı profesyonel subwoofer mıknatısları 3-8 kg ağırlığındadır.
S: Hoparlör mıknatısları diğer elektronik cihazlara müdahale eder mi?
Korumasız hoparlör mıknatısları yakındaki CRT ekranları, manyetik depolama ortamlarını ve hassas pusulaları etkileyebilir, ancak modern korumalı hoparlör tasarımlarından kaynaklanan kaçak alan, 10-15 cm'nin ötesindeki mesafelerde ihmal edilebilir düzeydedir. Masaüstü veya ev sineması kullanımına yönelik modern hoparlörlerin çoğu, ana mıknatıs düzeneğinin etrafına ikinci bir karşıt "kırıcı" mıknatıs veya mu-metal muhafaza eklenerek manyetik olarak korunur. Düz panel ekranlar ve katı hal depolama aygıtları (SSD'ler, flash bellek) hoparlör mıknatıslarından etkilenmez.
S: Hoparlör mıknatısı gücünü kaybederse ne olur?
Zayıflamış bir mıknatıs, sürücünün BL ürününü azaltır, bu da duyarlılığın azalmasına, bas kontrolünün azalmasına, distorsiyonun artmasına ve rezonans frekansında kaymaya neden olur. Pratik anlamda, hoparlör daha sessiz ses çıkaracaktır, düşük frekanslarda daha az kontrollü olacaktır ve duyulabilir "gevşeklik" veya "çamurluluk" sergileyebilir. Profesyonel kurulumlarda, sürücü Thiele-Small parametrelerinin (özellikle Bl) periyodik ölçümü, mıknatıs bozulmasını duyulabilir sorunlara yol açmadan önce tespit edebilir. Tipik kullanımdaki tüketici hoparlörleri için bu senaryo son derece nadirdir.
Özet: Hoparlörlerdeki Mıknatıslar Hakkında Bilinmesi Gerekenler
Hoparlörlerdeki mıknatıslar pasif bileşenlerden çok daha fazlasıdır; bunlar her dinamik hoparlörün kalbinde yer alan motorlardır ve sürücünün elektriği sese ne kadar verimli, doğru ve güçlü bir şekilde dönüştürdüğünü belirler. Ferrit, alniko, neodimyum ve samaryum kobalt mıknatıslar arasındaki seçim, maliyet, ağırlık, termal performans ve akustik öncelikler arasında bilinçli bir mühendislik dengesini yansıtır.
- Kullanım ferrit mıknatıslar Ağırlığın bir kısıtlama olmadığı uygun maliyetli, termal olarak stabil, korozyona dayanıklı hoparlör tasarımları için.
- Kullanım alniko mıknatıslar Özellikle gitar amplifikasyonunda vintage ton karakterinin ve aşırı sıcaklık stabilitesinin öncelikli olduğu yerler.
- Kullanım neodim mıknatıslar Kompakt boyutun, hafifliğin ve yüksek güç yoğunluğunun gerekli olduğu profesyonel, taşınabilir ve kulaklık uygulamaları.
- Kullanım samaryum kobalt mıknatıslar Başka hiçbir mıknatısın hem termal hem de korozyon gereksinimlerini karşılamadığı aşırı ortamdaki uzman uygulamalarda.
İster bir hoparlör tasarımcısı, ister bileşenleri belirleyen bir ses mühendisi, ister ürün kalitesini değerlendiren bir tüketici olun, sesin rolünü ve türünü anlayın. hoparlörlerdeki mıknatıslar performansı karşılaştırmanız için size somut, ölçülebilir bir temel sunar; yalnızca öznel dinleme izlenimlerinin ötesinde.
